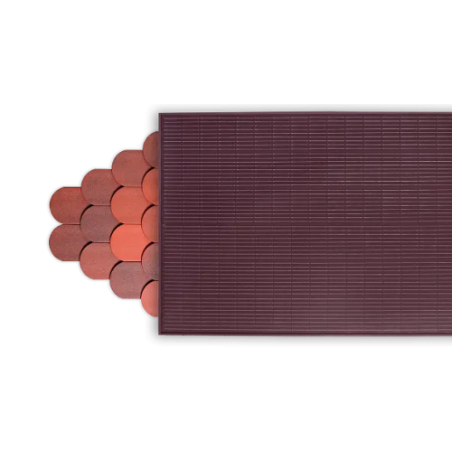

Données électriques STC :
Puissance crête (Pmax) : 425 W
Tension MPP (Vmp) : 32.1 V
Courant MPP (Imp) : 13.24 A
Tension de circuit ouvert (Voc) : 38.1 V
Intensité de court-circuit (Isc) : 14.05 A
Rendement du module : 21.76 %

Propriétés de fonctionnement :
Température de fonctionnement : -40°C~+85°C
Tension maximale du système : 1500V DC (IEC)
Fusible en série max : 30
Puissance de tolérance : 0~+5W
Bifacialité : 80%

Coefficient de température :
Coefficient de température Pmax : -0.300%/°C
Coefficient de température Voc : -0.250%/°C
Coefficient de température d'Isc : +0.045%/°C
Température nominale de fonctionnement de le cellule (NOCT) : 42+/-2°C

Spécifications :
Nombre de cellules : 108
Dimensions du module : 1722x1134x30 mm
Poids : 24.5 kg
Verre avant/arrière : 2.0mm/2.0mm Heat Strengthened glass
Cadre : Anozided Aluminium Alloy
Boîte de jonction : IP68 (3 diodes)
Câbles : 4.0mm², +300mm/-180mm,

Données électriques STC :
Puissance crête (Pmax) : 500W
Tension MPP (Vmp) : 37.47 V
Courant MPP (Imp) : 13.34 A
Tension de circuit ouvert (Voc) : 43.58 V
Intensité de court-circuit (Isc) : 14.12 A
Rendement du module : 22.61 %

Propriétés de fonctionnement :
Température de fonctionnement : -40°C~+85°C
Tension maximale du système : 1500V DC (IEC)
Fusible en série max : 30
Bifacialité : 80%
Charge statique avant : Charge de neige 5400Pa, charge de vente 2400Pa

Coefficient de température :
Coefficient de température Pmax : -0.300%/°C
Coefficient de température Voc : -0.250%/°C
Coefficient de température d'Isc : +0.045%/°C
Température nominale de fonctionnement de le cellule (NOCT) : 42+/-2°C

Spécifications :
Nombre de cellules : 120
Dimensions du module : 1950x1134x30 mm
Poids : 27.3 kg
Verre avant/arrière : 2.0mm/2.0mm Heat Strengthened glass
Cadre : Anozided Aluminium Alloy
Boîte de jonction : IP68 (3 diodes)
Câbles : 4.0mm², +1300mm/-1300mm,

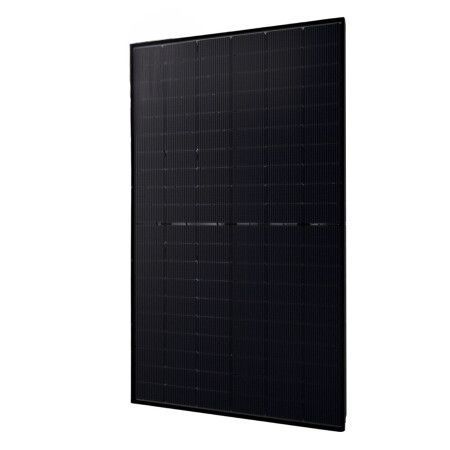

Caractéristiques électriques (STC) (1) OR10H500M (FB)
Classe de puissance (Pmax) : 500 W
Tolérance de classement : 0/+5 W
Tension à Pmax (Vmp) : 37.41 V
Courant à Pmax (Imp) : 13.37 A
Tension à circuit ouvert (Voc) : 45.43 V
Courant de court-circuit (Isc) : 13.85 A
Tension maximum du système : 1500 V
Valeur nominale du fusible maximum : 25 A
Efficacité rendement : 21.06%
Classe de protection contre décharge électrique : Class II

Caractéristiques Mécaniques
Cellules Solaires : 132 M10 HALF monocrystallin PERC
Cellules Dimensions : 182 x 91 mm / 7.16 x 3.58”
Avant Couverture : 3.2 mm / 0.13” épaisseur, verre trempé
Arrière Couverture : TPT (Tedlar-PET-Tedlar)
Capsule : EVA (Ethylène-acétate de vinyle)
Cadre : Alliage d’aluminium anodisé à double épaisseur
Cadre Finition : Noir
Feuille Arrière : Noir
Diodes : 3 Diodes de Bypass
Boite de Jonction : Certificat IP67
Connecteurs : MC4 ou connecteurs compatibles
Câbles Longueur : 1100 mm / 51.18”
Câbles Section : 4.0 mm² / 0.006 in²
Dimensions : 2094 x 1134 x 30/35 mm / 82.44 x 44.65 x 1.18/1.38”
Poids : 25 Kg / 55.12 lbs
Charge Max. (Test de charge) - SF : 5400 Pa - 1.5

Caractéristiques de Température
NMOT : 45±2 °C
Coeff. temp. de la puissance maximum : -0.37 %/°C
Coeff. temp. de la tension à circuit ouvert : -0.28 %/°C
Coeff. temp. du courant de court-circuit : 0.042 %/°C
Température de fonctionnement : -40 °C ~ +85°C

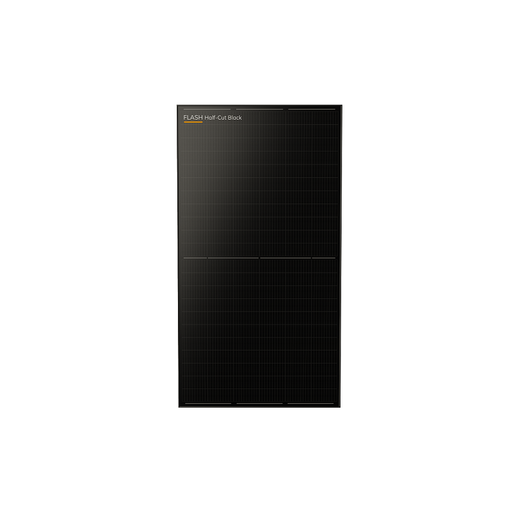

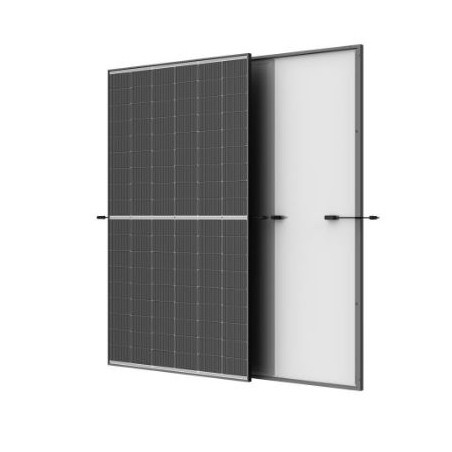

Données électriques STC :
Classe de puissance (Pmax) : 500 W
Tolérance de classement : 0/+5 W
Tension à Pmax (Vmp) : 36.93 V
Courant à Pmax (Imp) : 13.54 A
Tension à circuit ouvert (Voc) : 43.32 V
Courant de court-circuit (Isc) : 14.26 A
Tension maximum du système: 1500 V
Valeur nominale du fusible maximum : 30 A
Efficacité rendement : 23.17%
Classe de protection contre décharge électrique : Classe II

Caractéristiques Mécaniques
Cellules Solaires : 120 M10 CUT monocrystallin N-TYPE
Cellules Dimensions : 182 x 91 mm / 7.16 x 3.58”
Avant Couverture : 2.0 mm / 0.08” épaisseur, verre trempé
Arrière Couverture : 2.0 mm / 0.08” épaisseur, verre trempé
Capsule : EVA (Ethylène-acétate de vinyle)
Cadre : Alliage d’aluminium anodisé à double épaisseur
Cadre : Finition Noir
Diodes : 3 Diodes de Bypass
Boite de Jonction : Certificat IP68
Connecteurs : MC4 ou connecteurs compatibles
Câbles Longueur : 1300 mm / 51.18”
Câbles Section : 4.0 mm² / 0.006 in²
Dimensions : 1903 x 1134 x 30 mm / 74.92 x 44.65 x 1.18”
Poids : 26.7 Kg / 58.86 lbs
Charge Max. (Test de charge) - SF : 5400 Pa - 1.5

Caractéristiques de Température
NMOT : 45±2 °C
Coeff. temp. de la puissance maximum : -0.3 %/°C
Coeff. temp. de la tension à circuit ouvert : -0.25 %/°C
Coeff. temp. du courant de court-circuit : 0.05 %/°C
Température de fonctionnement : -40 °C ~ +85°C

Caractéristiques techniques

Puissance nominale (Pnom) : 500 W
Type de cellules : Monocristallin N-type
Nombre de cellules : 120 1/2
Tolérance (module) : +/- 3%
Rendement (module) : 22,61%
Tension à puissance maximale (Vmpp) : 37,47 V
Courant à puissance maximale (Impp) : 13,34 A
Tension en circuit ouvert (Voc) : 43,58 V
Courant de court-circuit (Isc) : 14,12 A
Tension maximale du système : 1500 V DC
Protection contre les courants-inverses : 30 A
Coef. Temp. Puissance (Pmpp) : -0,30 %/°C
Coef. Temp. Tension (Voc) : -0,25 %/°C
Coef. Temp. Courant (Isc) : 0,045 %/°C

Conditions de Test et Caractéristiques Mécaniques
Dimensions : 1950 mm x 1134 mm x 30 mm
Poids : 27,6 kg
Température : −40°C à +85°C
Boîtier de connexion : 3 diodes, IP68
Connectiques : MC4 et MC4 compatible
Garantie produit : 25 ans
Garantie de performance linéaire à 30 ans sur le rendement photovoltaïque
