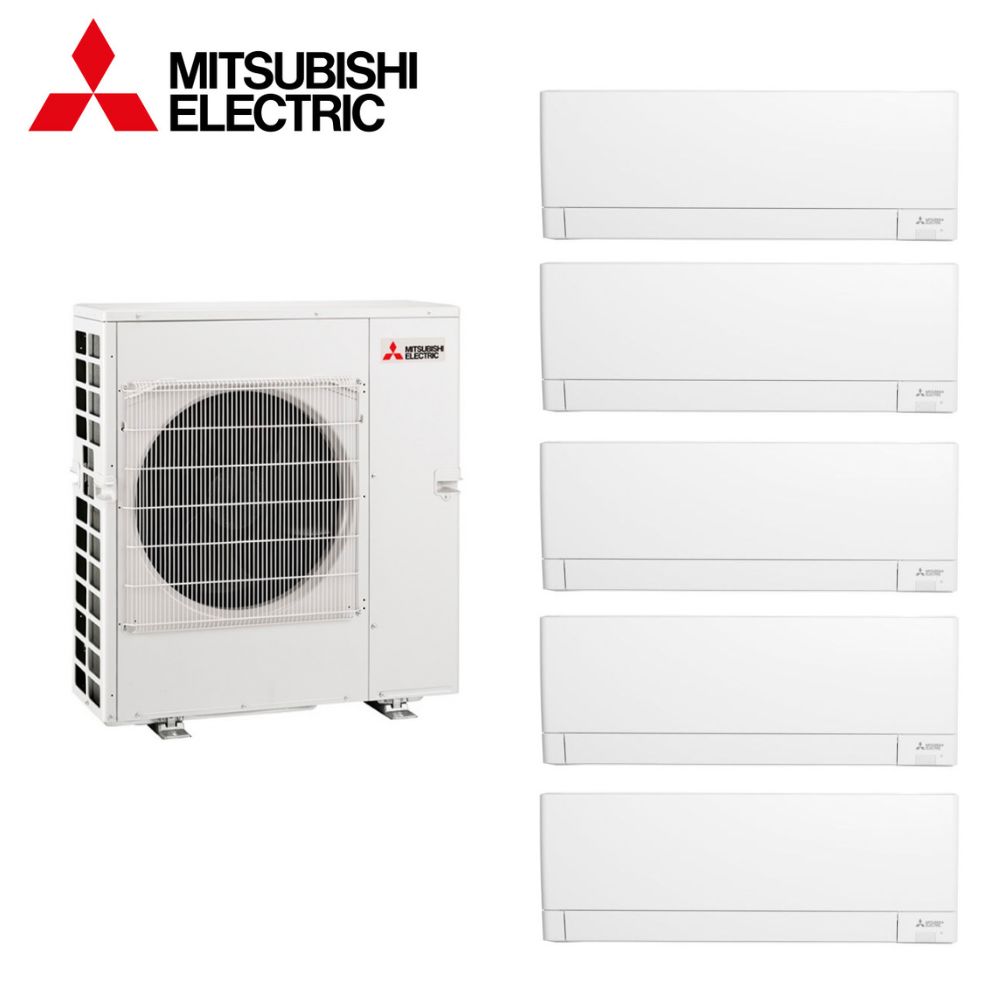

Ensemble 5 split MXZ-6F120VF2/1xMSZ-AY42VGK/1xMSZ-AY35VGK/3xMSZ-AY15VGK
Nombre d'unités intérieures connectables mini/maxi : 2/6
Puissance frigorifique nominale (mini/maxi) : 12,0 kW (3,5/14,0)
Puissance absorbée totale nominale : 3,600 kW
EER/ Classe énergétique : 3,33 / A
SEER / Classe énergétique saisonnière : 6,80 A++
Plage de fonctionnement (T° ext sèche/sèche) : -10° / +46°
Puissance calorifique nominale à +7°C (min/max) : 14,0 kW (3,5/16,5)
Puissance calorifique nominale à -7°C (min/max) : 9,4 kW (3,4/11,5)
Puissance absorbée totale nominale : 3,310 kW
COP / Classe énergétique : 4,23 / A
SCOP / classe énergétique saisonnière : 4,0 A+
Plage de fonctionnement (T° ext. humide/sèche) : -15°C/+24°C
Unité extérieure :
Débit d'air froid GV : 3780 m3/H
Pression acoustique à 1m : 55 dB(A)
Puissance acoustique en froid : 69 dB(A)
Hauteur x Largeur x Profondeur : 1048 mm x 950 mm x 330 mm
Poids net : 87 kg
Données frigorifiques :
Diamètre liquide (pouce) : 6 x 1/4" Flare
Diamètre gaz (pouce) : 5 x 3/8" Flare + 1/2" Flare
Longueur maxi : 80 m
Longueur maxi UI-UE / Dénivelé maxi : 25 m / 15 m
Fluide / PRP : R32 / 675
Lg préchargée / Précharge / Tonne équivalent CO2 : 80,0 m / 2,4 kg / 1,62 t
Données électriques :
Alimentation éléctrique par unité extérieure V~50Hz : 230 V
Câble unité extérieure : 3 x 6 mm²
Protection éléctrique : 32V
Unité intérieure MSZ-AY42 :
Débit en air froid Silence/PV/MV/GV/SGV : 270/342/420/504/690 m3/h
Pression acoustique en froid à 1 m S/PV/MV/GV/SGV : 21/29/34/38/42 dB(A)
Puissance acoustique en froid : 57 dB(A)
Hauteur x Largeur x Profondeur : 299 x 798 x 245 mm
Poids net : 11 kg
Diamètre des condensats : 16 mm
Unité intérieure MSZ-AY35 :
Débit en air froid Silence/PV/MV/GV/SGV : 216/300/378/468/666 m3/h
Pression acoustique en froid à 1 m S/PV/MV/GV/SGV : 18/24/30/36/42 dB(A)
Puissance acoustique en froid : 57 dB(A)
Hauteur x Largeur x Profondeur : 299 x 798 x 245 mm
Poids net : 11 kg
Diamètre des condensats : 16 mm
Unité intérieure MSZ-AY15 :
Débit en air froid Silence/PV/MV/GV/SGV : 210/234/276/330/384 m3/h
Pression acoustique en froid à 1 m S/PV/MV/GV/SGV : 21/26/30/35/40 dB(A)
Puissance acoustique en froid : 59 dB(A)
Hauteur x Largeur x Profondeur : 250 x 760 x 178 mm
Poids net : 8,2 kg
Diamètre des condensats : 16 mm
