ClickFit EVO - Support de montage toit fibrociment

Les coffrets AC (courant alternatif) sont OBLIGATOIRES pour votre installation photovoltaïque.
. Ils sont équipés de dispositifs de protection calibrés à la puissance de votre onduleur (interrupteur différentiel, disjoncteur et parafoudre).
. Ils sont compatibles avec les plus grandes marques d'onduleurs centraux comme HUAWEI, SMA, Fronius, etc.
. Il existe 2 types d’installations photovoltaïques en monophasé 230V. "Les petites installations", en-dessous de 36 kW et celles supérieures à 36 kW.

Les coffrets AC (courant alternatif) sont OBLIGATOIRES pour votre installation photovoltaïque.
. Ils sont équipés de dispositifs de protection calibrés à la puissance de votre onduleur (interrupteur différentiel, disjoncteur et parafoudre).
. Ils sont compatibles avec les plus grandes marques d'onduleurs centraux comme HUAWEI, SMA, Fronius, etc.
. Il existe 2 types d’installations photovoltaïques en monophasé 230V. "Les petites installations", en-dessous de 36 kW et celles supérieures à 36 kW.

Ce coffret électrique monophasé de la marque MADEnR AC 7 à 10kW permet de garantir la sécurité de l'installation Enphase.
Le coffret contient un parafoudre, un disjoncteur 20A et 3 Q-Relay Enphase pré-câblés.

Il permet une protection complète de l'installation solaire, il est conforme avec le guide UTE C15-712-1 et il est très facile à installer grâce à un pré-câblage.

Ce coffret MADEnR est fabriqué en France et inclue les étiquettes normalisées UTE.

Coffret de protection AC de 4 à 6 kW monophasé avec 2 disjoncteurs différentiels 30 mA, disjoncteur général et parafoudre 2 x 20A / 230V avec 2 Q Relay intégrés

Ce kit comprend :
- 1× Bouchon
Inox 316 L
2× Joint torique
- 1× Bouchon doigt de gant
Bouchon :Inox 316 L
Doigt de gant 1/4"
Inox 316Ti
1× Joint EPDM 952424−8
2× Joint torique
- 2× Entrée sortie coudée
Inox 303 - Inox 316L
Filet : G 3/4” (ISO 228/1)
2× Joint torique
- Joint torique :
montés sur raccords
EPDM Peroxyde
70SHA Noir
- 4× Bloqueur de raccords
Inox 316 L
- 2× Joint Fibre Plat
Haute Température
JFHT6 ¾”
- 1× Sonde de température
5,4/5,5 mm
Pt1000 classe F0,3
suivant EN 60 751-50..+180°C
- 1× Mémo Installation
SPRING4 CESI
- Graisse de raccordement
Silicone-40°C to 200°C
Compatible EPDM
Compatible Glycol
Sans odeur

2× Raccord inter panneaux
Inox 316 L
4× Joint torique :Joint torique :
montés sur raccords
EPDM Peroxyde
70SHA Noir

Données générales
Dimension (largeur) : 155 mm
Dimension (hauteur) : 287 mm
Dimension (profondeur) : 14 mm
Poids : 0,13 kg
Poids avec emballage : 0,28 kg

Données générales
Poids : 0,05 kg
Largeur totale ou diamètre total du composant : 40 mm
Hauteur totale du composant / espace requis : 32 mm
Type : MIFARE Ultralight EV1
Fréquence : 13,56 MHz
Unité de conditionnement : 10 pièces

Données générales
Poids : 2,19 kg
Tension nominale U/U0 (450/750 V, ...) : 480V
Certificat de contrôle / marque de conformité (VDE, SEV, ...) : CE
Largeur totale ou diamètre total du composant : 70 mm
Hauteur totale du composant / espace requis : 70 mm
Courant de charge maximal de la prise de charge/pince de charge selon la fiche technique : 32 A
Puissance de charge maximale : 22 kW (triphasé) / 7,36 kW (monophasé)
Section de câble : 5x6 mm² + 2x0,5 mm²

Données d’entrée
Fréquence (Entrée) : 50 Hz
Types de réseau : TT / TN / IT
Couplage au réseau : Prise CEE32 rouge 5 pôles / 30 cm avec conducteur neutre
Tension nominale : 230 V (monophasé)/400 V (triphasé)
Courant nominal (configurable) : 6-16A en monophasé ou en triphasé
Prise de charge : Prise de type 2 côté infrastructure avec dispositif de verrouillage mécanique
Dispositif de protection différentiel à courant résiduel : 20 mA AC, 6 mA DC
Section des fils de la ligne d’alimentation : 2,5 mm²
Puissance de charge maximale monophasé : 3680 W
Puissance de charge maximale triphasé : 11 kW

Données générales
Dimension (largeur) : 155 mm
Dimension (hauteur) : 287 mm
Dimension (profondeur) : 109 mm
Poids : 1,63 kg
Poids avec emballage : 2,82 kg
Classe de protection : IP65
Montage : En intérieur et en extérieur 1)
Plage de température ambiante : -25 °C à +40 °C (sans exposition au rayonnement solaire direct)
Humidité de l’air : 5 % - 95%
Hauteur max. au-dessus du niveau de la mer : 2000 m
Résistance aux chocs : IK08
Optimisation pour le photovoltaïque : Charge dynamique avec l’excédent PV de 1,38-11 kW (commutation automatique monophasé/triphasé)
Connexion au réseau : WLAN 2)
Type d’installation : Suspendu, à la verticale
Température ambiante moyenne sur 24 heures : Max. 35 °C
Protocoles de communication : OCPP 1.6 J
Adaptateurs en option (peuvent être commandés séparément) : Prise CEE32 rouge avec fusible, prise camping CEE bleue, prise avec terre 16A

Données d’entrée
Fréquence (Entrée) : 50 Hz
Types de réseau : TT / TN / IT
Couplage au réseau : Prise CEE32 rouge 5 pôles / 30 cm avec conducteur neutre
Tension nominale : 230 V (monophasé)/400 V (triphasé)
Courant nominal (configurable) : 6-32 A en monophasé ou en triphasé
Prise de charge : Prise de type 2 côté infrastructure avec dispositif de verrouillage mécanique
Dispositif de protection différentiel à courant résiduel : 20 mA AC, 6 mA DC
Section des fils de la ligne d’alimentation : 6 mm²
Puissance de charge maximale monophasé : 7360 W
Puissance de charge maximale triphasé : 22 kW

Données générales
Dimension (largeur) : 155 mm
Dimension (hauteur) : 287 mm
Dimension (profondeur) : 109 mm
Poids : 1,82 kg
Poids avec emballage : 3,02 kg
Classe de protection : IP65
Montage : En intérieur et en extérieur 1)
Plage de température ambiante : -25 °C à +40 °C (sans exposition au rayonnement solaire direct)
Humidité de l’air : 5% - 95%
Hauteur max. au-dessus du niveau de la mer : 2000 m
Résistance aux chocs : IK08
Optimisation pour le photovoltaïque : Charge dynamique avec l’excédent PV de 1,38-22 kW (commutation automatique monophasé/triphasé)
Connexion au réseau : WLAN 2)
Type d’installation : Suspendu, à la verticale
Température ambiante moyenne sur 24 heures : Max. 35° C
Protocoles de communication : OCPP 1.6 J
Adaptateurs en option (peuvent être commandés séparément) : Prise CEE16 rouge, prise camping CEE bleue, prise avec terre 16A

Caractéristiques générales
Marque : Huawei
Type de batterie : Lithium
Tension de batterie : 360V
Technologie : Lithium Fer Phosphate (LiFePO4)
Tension nominale : Système monophasé 360V / Plage de Tension 350V - 560V ; Système triphasé 600V / Plage de tension 600V - 980V
Capacité nominale : 5kWh
Énergie nominale 25°C : 5kWh
Puissance nominale : Sortie 2.5kW / 3.5kW ,10sec
Configuration en parallèle : Max 2 systèmes en parallèle
Dimensions (H x L x P) : 360 x 670 x 150 mm
Poids net (kg) : 50
Garantie Fabricant : 10 ans
Garantie Magasin : 2 ans
Certificats : CE

Données d’entrée
Nombre de trackers MPP : 1
Courant d’entrée max. (Idc max_inverter) : 175 A
Plage de tension d’entrée DC (Udc min - Udc max) : 580 - 1000 V
Tension de démarrage d’injection (Udc start) : 650 V
Puissance du générateur PV max. (Pdc max) : 150 kWpeak
Plage de tension MPP (Umpp min - Umpp max) : 580 - 930 V 9)
Courant d’entrée maximal PV1 (Idc max, PV1) : 75 A
Courant d’entrée maximal PV2 (Idc max, PV2) : 75 A
Courant d’entrée maximal PV3 (Idc max, PV3) : 75 A
Courant de court-circuit maximal PV1 (Isc max, PV1)* : 125 A
Courant de court-circuit maximal PV2 (Isc max, PV2)* : 125 A
Courant de court-circuit maximal PV3 (Isc max, PV3)* : 125 A
Puissance maximale installation photovoltaïque PV1 (Pdc max,PV1) : 57 kWpeak
Puissance maximale installation photovoltaïque PV2 (Pdc max, PV2) : 57 kWpeak
Puissance maximale installation photovoltaïque PV3 (Pdc max, PV3) : 57 kWpeak
Taille nominale maximale du fusible AC : 355 A
Courant de court-circuit maximal Onduleur (Isc max, inverter) : 355 A
Courant de court-circuit maximal Chaîne (Idc max, String) : 20 A
Courant d’entrée maximal Chaîne (Idc max, String) : 14,5 A
Nombre de connecteurs DC PV1 : 7
Nombre de connecteurs DC PV2 : 7
Nombre de connecteurs DC PV3 : 8
Courant de court-circuit maximal Chaîne (Idc max, String) - 30 A en option : 30 A
Courant d’entrée maximal Chaîne (Idc max, String) - 30 A en option : 22 A
Nombre de connecteurs DC PV1 - 30 A en option : 4
Nombre de connecteurs DC PV2 - 30 A en option : 5
Nombre de connecteurs DC PV3 - 30 A en option : 5

Données de sortie
Puissance nominale AC (Pac,r) : 100 kW
Puissance de sortie max. (Pac max) : 100 kVA
Courant de sortie AC (Iac nom) : 151.5A at 220Vac , 144,9A at 230Vac
Couplage au réseau (Uac,r) : 3~ NPE 380/220 , 3~ NPE 400/230 V
Plage de tension AC (Umin - Umax) : 180 - 270 V
Fréquence (fr) : 50 / 60 Hz
Plage de fréquence (fmin - fmax) : 45 - 65 Hz
Taux de distorsion harmonique : <3% @Pnom (230/400VAC 50Hz)
Facteur de puissance (cos φac,r) : 0 - 1 ind./cap.
Max. Fusible DC : 20 A

Données générales
Dimension (largeur) : 1109 mm
Dimension (hauteur) : 755 mm
Dimension (profondeur) : 346 mm
Poids : 103 kg
Poids avec emballage : 121 kg
Classe de protection : IP65
Classe de protection : 1
Catégorie de surtension (DC / AC) 1) : 2 / 3
Consommation nocturne : 15W
Montage : Montage intérieur et extérieur 4)
Plage de température ambiante : -40°C - +65°C (sectionneur AC monté en option dans l’onduleur : de - 30 °C à + 65 °C)
Humidité de l’air admise : 0 - 100 %
Hauteur max. au-dessus du niveau de la mer 2) : 4000 m
Certificats et conformité aux normes : VDE-AR-N 4105, VDE-AR-N 4110, IEC 62109-1/-2, IEC 62116, IEC 61727 R25, AS/NZS 4777, CEI 0-16, CEI 0-21, EN 50549-1/-2, VDE 0126-1-1 8)
Concept d’onduleur : Sans transformateur
Refroidissement : Technologie de refroidissement actif (Active Cooling) et système de double paroi (Double Wall)
Classe d'émission perturbatrice : B

Rendement
Rendement max. (PV - réseau électrique) : 98,5 %
Rendement européen (ηEU) : 98.2 / 97.7 / 97.3 (580Vdc / 800Vdc / 930Vdc)
η à 5 % Pac,r 3) : 95.55 / 90.92 / 89.11 (580Vdc / 800Vdc / 930Vdc)
η à 10 % Pac,r 3) : 97.40 / 95.74 / 93.86 (580Vdc / 800Vdc / 930Vdc)
η à 20 % Pac,r 3) : 98.28 / 97.47 / 96.88 (580Vdc / 800Vdc / 930Vdc)
η à 25 % Pac,r 3) : 98.38 / 97.78 / 97.35 (580Vdc / 800Vdc / 930Vdc)
η à 30 % Pac,r 3) : 98.45 / 97.98 / 97.66 (580Vdc / 800Vdc / 930Vdc)
η à 50 % Pac,r 3) : 98.49 / 98.21 / 98.01 (580Vdc / 800Vdc / 930Vdc)
η à 75 % Pac,r 3) : 98.37 / 98.18 / 98.03 (580Vdc / 800Vdc / 930Vdc)
η à 100 % Pac,r 3) : 98.13 / 98.05 / 97.93 (580Vdc / 800Vdc / 930Vdc)
Rendement MPP : 99,9

Dispositifs de protection
Mesure d’isolation DC : Intégré
Capacité de surcharge : Déplacement du point de fonctionnement dynamique, limitation de puissance 5)
Sectionneur DC : Intégré
Unité de surveillance des courants résiduels intégrée : Intégré
Dispositifs de protection contre les surtensions : Type 1 + 2 intégré, type 2 en option 6)
Fusible de chaîne : Intégré, 15 A ou 20 A
Détection d’arc - AFCI (Fronius Arc Guard) : Intégrée (uniquement pour l’option 20 A)

Interfaces
Ethernet LAN RJ45 : 10/100Mbit max. 100m, Fronius Solar.web, Modbus TCP Sunspec, Fronius Solar API (JSON)
6 entrées / sorties numériques + 6 entrées numériques : Connexion au récepteur de commande centralisée, gestion de l’énergie, gestion de la charge Inputs: Voltage level low: min. 0V - max. 1.8V high: min. 4,5V - max. 28,8V / Input resistance: 70kOhm, Outputs: 5 Watt @ 12V in total for all six digital outputs when supplied internally in case of no load on the USB Port. 1A @ >12,5V to 24V per digital output when supplied externally by an external power supply but in total max. 3A integrated
Arrêt d'urgence (WSD) : Oui
Datalogger et serveur Web : Intégré 7)
WLAN : Fronius Solar.web, Modus TCP Sunspec, Fronius Solar API (JSON)
2x RS485 : Modbus RTU Sunspec

Technologie de connecteurs AC
Section de câble : 70 - 240 mm²
Matériau conducteur : Al Cu
Raccordements : Cosse de câble ou brides de raccordement direct
Option Single Core (câble monobrin) : Raccord de câble : 5 x M40 (10 - 28
Option Multi Core (câble multibrin) : Raccord de câble : 1 x passage Multi Core Ø 16 - 61,4 mm + 1 x M32 (10 - 25 mm)
Option AC Daisy Chaining (câble monobrin) : Raccord de câble : 10 x M32 (10 - 25 mm)

Technologie de connecteurs DC
Section de câble : 4 - 6 mm²
Matériau conducteur : Cu
Raccordements : Raccordement direct DC, Stäubli Multi Contact MC4

Données d’entrée
Nombre de trackers MPP : 1
Courant d’entrée max. (Idc max_inverter) : 175 A
Plage de tension d’entrée DC (Udc min - Udc max) : 580 - 1000 V
Tension de démarrage d’injection (Udc start) : 650 V
Puissance du générateur PV max. (Pdc max) : 150 kWpeak
Plage de tension MPP (Umpp min - Umpp max) : 580 - 930 V 9)
Courant d’entrée maximal PV1 (Idc max, PV1) : 75 A
Courant d’entrée maximal PV2 (Idc max, PV2) : 75 A
Courant d’entrée maximal PV3 (Idc max, PV3) : 75 A
Courant de court-circuit maximal PV1 (Isc max, PV1)* : 125 A
Courant de court-circuit maximal PV2 (Isc max, PV2)* : 125 A
Courant de court-circuit maximal PV3 (Isc max, PV3)* : 125 A
Puissance maximale installation photovoltaïque PV1 (Pdc max,PV1) : 57 kWpeak
Puissance maximale installation photovoltaïque PV2 (Pdc max, PV2) : 57 kWpeak
Puissance maximale installation photovoltaïque PV3 (Pdc max, PV3) : 57 kWpeak
Taille nominale maximale du fusible AC : 355 A
Courant de court-circuit maximal Onduleur (Isc max, inverter) : 355 A
Courant de court-circuit maximal Chaîne (Idc max, String) : 20 A
Courant d’entrée maximal Chaîne (Idc max, String) : 14,5 A
Nombre de connecteurs DC PV1 : 7
Nombre de connecteurs DC PV2 : 7
Nombre de connecteurs DC PV3 : 8
Courant de court-circuit maximal Chaîne (Idc max, String) - 30 A en option : 30 A
Courant d’entrée maximal Chaîne (Idc max, String) - 30 A en option : 22 A
Nombre de connecteurs DC PV1 - 30 A en option : 4
Nombre de connecteurs DC PV2 - 30 A en option : 5
Nombre de connecteurs DC PV3 - 30 A en option : 5

Données de sortie
Puissance nominale AC (Pac,r) : 99,99 kW
Puissance de sortie max. (Pac max) : 99,99 kVA
Courant de sortie AC (Iac nom) : 151.5A at 220Vac , 144,9A at 230Vac
Couplage au réseau (Uac,r) : 3~ NPE 380/220 , 3~ NPE 400/230 V
Plage de tension AC (Umin - Umax) : 180 - 270 V
Fréquence (fr) : 50 / 60 Hz
Plage de fréquence (fmin - fmax) : 45 - 65 Hz
Taux de distorsion harmonique : <3% @Pnom (230/400VAC 50Hz)
Facteur de puissance (cos φac,r) : 0 - 1 ind./cap.
Max. Fusible DC : 20 A

Données générales
Dimension (largeur) : 1109 mm
Dimension (hauteur) : 755 mm
Dimension (profondeur) : 346 mm
Poids : 103 kg
Poids avec emballage : 121 kg
Classe de protection : IP65
Classe de protection : 1
Catégorie de surtension (DC / AC) 1) : 2 / 3
Consommation nocturne : 15W
Montage : Montage intérieur et extérieur 4)
Plage de température ambiante : -40°C - +65°C (sectionneur AC monté en option dans l’onduleur : de - 30 °C à + 65 °C)
Humidité de l’air admise : 0 - 100 %
Hauteur max. au-dessus du niveau de la mer 2) : 4000 m
Certificats et conformité aux normes : VDE-AR-N 4105, VDE-AR-N 4110, IEC 62109-1/-2, IEC 62116, IEC 61727 R25, AS/NZS 4777, CEI 0-16, CEI 0-21, EN 50549-1/-2, VDE 0126-1-1 8)
Concept d’onduleur : Sans transformateur
Refroidissement : Technologie de refroidissement actif (Active Cooling) et système de double paroi (Double Wall)
Classe d'émission perturbatrice : B

Rendement
Rendement max. (PV - réseau électrique) : 98,5 %
Rendement européen (ηEU) : 98.2 / 97.7 / 97.3 (580Vdc / 800Vdc / 930Vdc)
η à 5 % Pac,r 3) : 95.55 / 90.92 / 89.11 (580Vdc / 800Vdc / 930Vdc)
η à 10 % Pac,r 3) : 97.40 / 95.74 / 93.86 (580Vdc / 800Vdc / 930Vdc)
η à 20 % Pac,r 3) : 98.28 / 97.47 / 96.88 (580Vdc / 800Vdc / 930Vdc)
η à 25 % Pac,r 3) : 98.38 / 97.78 / 97.35 (580Vdc / 800Vdc / 930Vdc)
η à 30 % Pac,r 3) : 98.45 / 97.98 / 97.66 (580Vdc / 800Vdc / 930Vdc)
η à 50 % Pac,r 3) : 98.49 / 98.21 / 98.01 (580Vdc / 800Vdc / 930Vdc)
η à 75 % Pac,r 3) : 98.37 / 98.18 / 98.03 (580Vdc / 800Vdc / 930Vdc)
η à 100 % Pac,r 3) : 98.13 / 98.05 / 97.93 (580Vdc / 800Vdc / 930Vdc)
Rendement MPP : 99,9

Dispositifs de protection
Mesure d’isolation DC : Intégré
Capacité de surcharge : Déplacement du point de fonctionnement dynamique, limitation de puissance 5)
Sectionneur DC : Intégré
Unité de surveillance des courants résiduels intégrée : Intégré
Dispositifs de protection contre les surtensions : Type 1 + 2 intégré, type 2 en option 6)
Fusible de chaîne : Intégré, 15 A ou 20 A
Détection d’arc - AFCI (Fronius Arc Guard) : Intégrée (uniquement pour l’option 20 A)

Interfaces
Ethernet LAN RJ45 : 10/100Mbit max. 100m Fronius Solar.web, Modbus TCP Sunspec, Fronius Solar API (JSON)
6 entrées / sorties numériques + 6 entrées numériques : Connexion au récepteur de commande centralisée, gestion de l’énergie, gestion de la charge Inputs: Voltage level low: min. 0V - max. 1.8V high: min. 4,5V - max. 28,8V / Input resistance: 70kOhm
Outputs: 5 Watt @ 12V in total for all six digital outputs when supplied internally in case of no load on the USB Port.
1A @ >12,5V to 24V per digital output when supplied externally by an external power supply but in total max. 3A integrated
Arrêt d'urgence (WSD) : Oui
Datalogger et serveur Web : Intégré 7)
WLAN : Fronius Solar.web, Modus TCP Sunspec, Fronius Solar API (JSON)
2x RS485 : Modbus RTU Sunspec

Technologie de connecteurs AC
Section de câble : 70 - 240 mm²
Matériau conducteur : Al Cu
Raccordements : Cosse de câble ou brides de raccordement direct
Option Single Core (câble monobrin) : Raccord de câble : 5 x M40 (10 - 28
Option Multi Core (câble multibrin) : Raccord de câble : 1 x passage Multi Core Ø 16 - 61,4 mm + 1 x M32 (10 - 25 mm)
Option AC Daisy Chaining (câble monobrin) : Raccord de câble : 10 x M32 (10 - 25 mm)

Technologie de connecteurs DC
Section de câble : 4 - 6 mm²
Matériau conducteur : Cu
Raccordements : Raccordement direct DC, Stäubli Multi Contact MC4

Données d’entrée
Nombre de trackers MPP : 1
Courant d’entrée max. (Idc max_inverter) : 87,5 A
Plage de tension d’entrée DC (Udc min - Udc max) : 580 - 1000 V
Tension de démarrage d’injection (Udc start) : 650 V
Puissance du générateur PV max. (Pdc max) : 75 kWpeak
Plage de tension MPP (Umpp min - Umpp max) : 580 - 930 V 9)
Courant d’entrée maximal PV1 (Idc max, PV1) : 75 A
Courant d’entrée maximal PV2 (Idc max, PV2) : 75 A
Courant de court-circuit maximal PV1 (Isc max, PV1)* : 125 A
Courant de court-circuit maximal PV2 (Isc max, PV2)* : 125 A
Puissance maximale installation photovoltaïque PV1 (Pdc max,PV1) : 60 kWpeak
Puissance maximale installation photovoltaïque PV2 (Pdc max, PV2) : 60 kWpeak
Taille nominale maximale du fusible AC : 355 A
Courant de court-circuit maximal Onduleur (Isc max, inverter) : 178 A
Courant de court-circuit maximal Chaîne (Idc max, String) : 20 A
Courant d’entrée maximal Chaîne (Idc max, String) : 14,5 A
Nombre de connecteurs DC PV1 : 7
Nombre de connecteurs DC PV2 : 7
Courant de court-circuit maximal Chaîne (Idc max, String) - 30 A en option : 30 A
Courant d’entrée maximal Chaîne (Idc max, String) - 30 A en option : 22 A
Nombre de connecteurs DC PV1 - 30 A en option : 4
Nombre de connecteurs DC PV2 - 30 A en option : 5

Données de sortie
Puissance nominale AC (Pac,r) : 50 kW
Puissance de sortie max. (Pac max) : 50 kVA
Courant de sortie AC (Iac nom) : 75,8A at 220Vac , 72,5A at 230Vac
Couplage au réseau (Uac,r) : 3~ NPE 380/220 , 3~ NPE 400/230 V
Plage de tension AC (Umin - Umax) : 180 - 270 V
Fréquence (fr) : 50 / 60 Hz
Plage de fréquence (fmin - fmax) : 45 - 65 Hz
Taux de distorsion harmonique : <3% @Pnom (230/400VAC 50Hz)
Facteur de puissance (cos φac,r) : 0 - 1 ind./cap.
Max. Fusible DC : 20 A

Données générales
Dimension (largeur) : 1109 mm
Dimension (hauteur) : 755 mm
Dimension (profondeur) : 346 mm
Poids : 74 kg
Poids avec emballage : 92 kg
Classe de protection : IP65
Classe de protection : 1
Catégorie de surtension (DC / AC) 1) : 2 / 3
Consommation nocturne : 15W
Montage : Montage intérieur et extérieur 4)
Plage de température ambiante : -40°C - +65°C (sectionneur AC monté en option dans l’onduleur : de - 30 °C à + 65 °C)
Humidité de l’air admise : 0 - 100 %
Hauteur max. au-dessus du niveau de la mer 2) : 4000 m
Certificats et conformité aux normes : VDE-AR-N 4105, VDE-AR-N 4110, IEC 62109-1/-2, IEC 62116, IEC 61727 R25, AS/NZS 4777, CEI 0-16, CEI 0-21, EN 50549-1/-2, VDE 0126-1-1 8)
Concept d’onduleur : Sans transformateur
Refroidissement : Technologie de refroidissement actif (Active Cooling) et système de double paroi (Double Wall)
Émissions sonores : 68,5 dB(A)
Classe d'émission perturbatrice : B

Rendement
Rendement max. (PV - réseau électrique) : 98,5 %
Rendement européen (ηEU) : 98.2 / 97.7 / 97.3 (580Vdc / 800Vdc / 930Vdc)
η à 5 % Pac,r 3) : 95.38 / 90.94 / 89.10 (580Vdc / 800Vdc / 930Vdc)
η à 10 % Pac,r 3) : 97.31 / 95.45 / 93.68 (580Vdc / 800Vdc / 930Vdc)
η à 20 % Pac,r 3) : 98.18 / 97.41 / 96.83 (580Vdc / 800Vdc / 930Vdc)
η à 25 % Pac,r 3) : 98.35 / 97.76 / 97.33 (580Vdc / 800Vdc / 930Vdc)
η à 30 % Pac,r 3) : 98.40 / 97.92 / 97.60 (580Vdc / 800Vdc / 930Vdc)
η à 50 % Pac,r 3) : 98.51 / 98.22 / 97.99 (580Vdc / 800Vdc / 930Vdc)
η à 75 % Pac,r 3) : 98.40 / 98.23 / 98.05 (580Vdc / 800Vdc / 930Vdc)
η à 100 % Pac,r 3) : 98.25 / 98.11 / 98.01 (580Vdc / 800Vdc / 930Vdc)
Rendement MPP : 99,9

Dispositifs de protection
Mesure d’isolation DC : Intégré
Capacité de surcharge : Déplacement du point de fonctionnement dynamique, limitation de puissance 5)
Sectionneur DC : Intégré
Unité de surveillance des courants résiduels intégrée : Intégré
Dispositifs de protection contre les surtensions : Type 1 + 2 intégré, type 2 en option 6)
Fusible de chaîne : Intégré, 15 A ou 20 A
Détection d’arc - AFCI (Fronius Arc Guard) : Intégrée (uniquement pour l’option 20 A)

Interfaces
Ethernet LAN RJ45 : 10/100Mbit max. 100m Fronius Solar.web, Modbus TCP Sunspec, Fronius Solar API (JSON)
6 entrées / sorties numériques + 6 entrées numériques : Connexion au récepteur de commande centralisée, gestion de l’énergie, gestion de la charge Inputs: Voltage level low: min. 0V - max. 1.8V high: min. 4,5V - max. 28,8V / Input resistance: 70kOhm, Outputs: 5 Watt @ 12V in total for all six digital outputs when supplied internally in case of no load on the USB Port. 1A @ >12,5V to 24V per digital output when supplied externally by an external power supply but in total max. 3A integrated
Arrêt d'urgence (WSD) : Oui
Datalogger et serveur Web : Intégré 7)
WLAN : Fronius Solar.web, Modus TCP Sunspec, Fronius Solar API (JSON)
2x RS485 : Modbus RTU Sunspec

Technologie de connecteurs AC
Section de câble : 35 - 240 mm²
Matériau conducteur : Al Cu
Raccordements : Cosse de câble ou brides de raccordement direct
Option Single Core (câble monobrin) : Raccord de câble : 5 x M40 (10 - 28
Option Multi Core (câble multibrin) : Raccord de câble : 1 x passage Multi Core Ø 16 - 61,4 mm + 1 x M32 (10 - 25 mm)
Option AC Daisy Chaining (câble monobrin) : Raccord de câble : 10 x M32 (10 - 25 mm)

Technologie de connecteurs DC
Section de câble : 4 - 6 mm²
Matériau conducteur : Cu
Raccordements : Raccordement direct DC, Stäubli Multi Contact MC4

Données d’entrée
Nombre de trackers MPP : 4
Tension de démarrage d’injection (Udc start) : 150 V
Tension d’entrée nominale (Udc,r) : 600 V
Tension MPP min. ( U mpp min) : 150 V
Max. Tension MPP ( U mpp max) : 870 V
Puissance du générateur PV max. (Pdc max) : 50 kWpeak
Courant d’entrée maximal Chaîne (Idc max, String) : 28 A

Données de sortie
Puissance nominale AC (Pac,r) : 33,3 kW
Puissance de sortie max. (Pac max) : 33,3 kVA
Puissance d’approvisionnement max. à partir du secteur : 33,3 kVA
Courant de sortie AC max. : 53,7 A
Couplage au réseau (Uac,r) : 50
Couplage au réseau (Uac,r) : 3~ (N)PE 380/220 3~ (N)PE 400/230
Plage de tension AC (Umin - Umax) : 60
Facteur de puissance (cos φac,r) : 0-1 ind./cap.

Données générales
Tension nominale : 400/230V, 440/230V, 380/220V, 480/277V
Fréquence réseau : 50 1/s, 60 1/sHz
Dimension (largeur) : 574 mm
Dimension (hauteur) : 865 mm
Dimension (profondeur) : 279 mm
Poids : 38,9 kg
Poids avec emballage : 49,6 kg
Classe de protection : IP66
Classe de protection : 1
Catégorie de surtension (DC / AC) : 2/3
Consommation nocturne : 16W
Concept d’onduleur : Sans transformateur
Refroidissement : Refroidissement par air régulé
Montage : Montage intérieur et extérieur
Plage de température ambiante : -40°C - +60°C
Protection contre la surtension 1) : Typ 1+2 oder Typ 2
Humidité de l’air admise : 0 - 100%
Hauteur max. au-dessus du niveau de la mer 2) : 4000 m
Émissions sonores : 54,6 dB(A)

Rendement
Rendement max. : 97,47 %
Rendement européen (ηEU) : 97,36 %
Rendement MPP : > 99,9 %

Dispositifs de protection
Sectionneur DC : Intégré
Unité de surveillance des courants résiduels intégrée : Intégré

Interfaces
Ethernet LAN RJ45 : 10/100Mbit max. 100m Fronius Solar.web, Modbus TCP, JSON
6 entrées / sorties numériques + 6 entrées numériques : Connexion au récepteur de commande centralisée, Gestion de l'énergie, gestion de la charge
Arrêt d'urgence (WSD) : Intégré
Datalogger et serveur Web : Intégré
WLAN : Fronius Solar.web, Modbus TCP, JSON, 802.11b/g
2x RS485 : Modbus RTU SunSpec (fournisseur tiers)/Fronius Smart Meter

Technologie de connecteurs AC
Matériau conducteur : Al und Cu

Technologie de connecteurs DC
Matériau conducteur : Al und Cu
Raccordements : Connexion directe DC Stäubli Multi Contact MC4

Caractéristiques techniques
Presse-étoupe : AC : M32 (Ø12-24,5 mm), Préparé pour Option 1 : Presse-étoupe M50 (Ø10-35 mm), Option 2 : Raccord de conduit 1,5 ; PE & communication de données : 2 x M32 (3xØ4,9-5,5 mm + 3xØ6,7-8,5mm)
Couplage au réseau : (N)PE

Données d’entrée
Nombre de trackers MPP : 4
Tension de démarrage d’injection (Udc start) : 150 V
Tension d’entrée nominale (Udc,r) : 600 V
Tension MPP min. ( U mpp min) : 50 V
Max. Tension MPP ( U mpp max) : 870 V
Puissance du générateur PV max. (Pdc max) : 45 kWpeak
Courant d’entrée maximal Chaîne (Idc max, String) : 28 A

Données de sortie
Puissance nominale AC (Pac,r) : 30 kW
Puissance de sortie max. (Pac max) : 30 kVA
Puissance d’approvisionnement max. à partir du secteur : 30 kVA
Courant de sortie AC max. : 53,7 A
Couplage au réseau (Uac,r) : 50
Couplage au réseau (Uac,r) : 3~ (N)PE 380/220 3~ (N)PE 400/230
Plage de tension AC (Umin - Umax) : 60
Facteur de puissance (cos φac,r) : 0-1 ind./cap.

Données générales
Tension nominale : 400/230V, 480/277V, 440/230V, 380/220V
Fréquence réseau : 60 1/s, 50 1/sHz
Dimension (largeur) : 574 mm
Dimension (hauteur) : 865 mm
Dimension (profondeur) : 279 mm
Poids : 38,9 kg
Poids avec emballage : 49,6 kg
Classe de protection : IP66
Classe de protection : 1
Catégorie de surtension (DC / AC) : 2/3
Consommation nocturne : 16W
Concept d’onduleur : Sans transformateur
Refroidissement : Refroidissement par air régulé
Montage : Montage intérieur et extérieur
Plage de température ambiante : -40°C - +60°C
Protection contre la surtension 1) : Typ 1+2 oder Typ 2
Humidité de l’air admise : 0 - 100%
Hauteur max. au-dessus du niveau de la mer 2) : 4000 m
Émissions sonores : 54,6 dB(A)

Rendement
Rendement max. : 97,47 %
Rendement européen (ηEU) : 97,36 %
Rendement MPP : > 99,9 %

Dispositifs de protection
Sectionneur DC : Intégré
Unité de surveillance des courants résiduels intégrée : Intégré

Interfaces
Ethernet LAN RJ45 : 10/100Mbit max. 100m Fronius Solar.web, Modbus TCP, JSON
6 entrées / sorties numériques + 6 entrées numériques : Connexion au récepteur de commande centralisée, Gestion de l'énergie, gestion de la charge
Arrêt d'urgence (WSD) : Intégré
Datalogger et serveur Web : Intégré
WLAN : Fronius Solar.web, Modbus TCP, JSON, 802.11b/g

2x RS485 : Modbus RTU SunSpec (fournisseur tiers)/Fronius Smart Meter

Technologie de connecteurs AC
Matériau conducteur : Al und Cu

Technologie de connecteurs DC
Matériau conducteur : Al und Cu
Raccordements : Connexion directe DC Stäubli Multi Contact MC4

Caractéristiques techniques
Presse-étoupe : AC : M32 (Ø12-24,5 mm), Préparé pour Option 1 : Presse-étoupe M50 (Ø10-35 mm), Option 2 : Raccord de conduit 1,5 ; PE & communication de données : 2 x M32 (3xØ4,9-5,5 mm + 3xØ6,7-8,5mm)
Couplage au réseau : (N)PE

Données d’entrée
Nombre de trackers MPP : 4
Tension de démarrage d’injection (Udc start) : 150 V
Tension d’entrée nominale (Udc,r) : 600 V
Tension MPP min. ( U mpp min) : 150 V
Max. Tension MPP ( U mpp max) : 870 V
Puissance du générateur PV max. (Pdc max) : 40,5 kWpeak
Courant d’entrée maximal Chaîne (Idc max, String) : 28 A

Données de sortie
Puissance nominale AC (Pac,r) : 27 kW
Puissance de sortie max. (Pac max) : 27 kVA
Puissance d’approvisionnement max. à partir du secteur : 27 kVA
Courant de sortie AC max. : 53,7 A
Couplage au réseau (Uac,r) : 50
Couplage au réseau (Uac,r) : 3~ (N)PE 380/220 3~ (N)PE 400/230
Plage de tension AC (Umin - Umax) : 60
Facteur de puissance (cos φac,r) : 0-1 ind./cap.

Données générales
Dimension (largeur) : 574 mm
Dimension (hauteur) : 865 mm
Dimension (profondeur) : 279 mm
Poids : 38,9 kg
Poids avec emballage : 49,6 kg
Classe de protection : IP66
Classe de protection : 1
Catégorie de surtension (DC / AC) : 2/3
Consommation nocturne : 16W
Concept d’onduleur : Sans transformateur
Refroidissement : Refroidissement par air régulé
Montage : Montage intérieur et extérieur
Plage de température ambiante : -40°C - +60°C
Protection contre la surtension 1) : Typ 1+2 oder Typ 2
Humidité de l’air admise : 0 - 100%
Hauteur max. au-dessus du niveau de la mer 2) : 4000 m
Émissions sonores : 54,6 dB(A)

Rendement
Rendement max. : 97,47 %
Rendement européen (ηEU) : 97,36 %
Rendement MPP : > 99,9 %

Dispositifs de protection
Sectionneur DC : Intégré
Unité de surveillance des courants résiduels intégrée : Intégré

Interfaces
Ethernet LAN RJ45 : 10/100Mbit max. 100m Fronius Solar.web, Modbus TCP, JSON
6 entrées / sorties numériques + 6 entrées numériques : Connexion au récepteur de commande centralisée, Gestion de l'énergie, gestion de la charge
Arrêt d'urgence (WSD) : Intégré
Datalogger et serveur Web : Intégré
WLAN : Fronius Solar.web, Modbus TCP, JSON, 802.11b/g
2x RS485 : Modbus RTU SunSpec (fournisseur tiers)/Fronius Smart Meter

Technologie de connecteurs AC
Matériau conducteur : Al und Cu

Technologie de connecteurs DC
Matériau conducteur : Al und Cu
Raccordements : Connexion directe DC Stäubli Multi Contact MC4

Caractéristiques techniques
Presse-étoupe : AC : M32 (Ø12-24,5 mm), Préparé pour Option 1 : Presse-étoupe M50 (Ø10-35 mm), Option 2 : Raccord de conduit 1,5 PE & communication de données : 2 x M32 (3xØ4,9-5,5 mm + 3xØ6,7-8,5mm)
Couplage au réseau : (N)PE

Données d’entrée
Nombre de trackers MPP : 4
Tension de démarrage d’injection (Udc start) : 150 V
Tension d’entrée nominale (Udc,r) : 600 V
Tension MPP min. ( U mpp min) : 150 V
Max. Tension MPP ( U mpp max) : 870 V
Puissance du générateur PV max. (Pdc max) : 37,5 kWpeak
Courant d’entrée maximal Chaîne (Idc max, String) : 28 A

Données de sortie
Puissance nominale AC (Pac,r) : 25 kW
Puissance de sortie max. (Pac max) : 25 kVA
Puissance d’approvisionnement max. à partir du secteur : 25 kVA
Courant de sortie AC max. : 53,7 A
Couplage au réseau (Uac,r) : 50
Couplage au réseau (Uac,r) : 3~ (N)PE 380/220, 3~ (N)PE 400/230
Plage de tension AC (Umin - Umax) : 60
Fréquence (fr) : 50
Plage de fréquence (fmin - fmax) :45-65
Facteur de puissance (cos φac,r) : 0-1 ind./cap.

Données générales
Tension nominale : 400/230V, 380/220V, 440/230V, 480/277V
Fréquence réseau : 50 1/s, 60 1/sHz
Dimension (largeur) : 574 mm
Dimension (hauteur) : 865 mm
Dimension (profondeur) : 279 mm
Poids : 41,75 kg
Poids : 38,9 kg
Poids avec emballage : 49,6 kg
Classe de protection : IP66
Classe de protection : 1
Catégorie de surtension (DC / AC) : 2/3
Consommation nocturne : 16W
Concept d’onduleur : Sans transformateur
Refroidissement : Refroidissement par air régulé
Montage : Montage intérieur et extérieur
Plage de température ambiante : -40°C - +60°C
Protection contre la surtension 1) : Typ 1+2 oder Typ 2
Humidité de l’air admise : 0 - 100%
Hauteur max. au-dessus du niveau de la mer 2) : 4000 m
Émissions sonores : 54,6 dB(A)

Rendement
Rendement max. : 97,47 %
Rendement européen (ηEU) : 97,36 %
Rendement MPP : > 99,9 %

Dispositifs de protection
Sectionneur DC : Intégré
Unité de surveillance des courants résiduels intégrée : Intégré

Interfaces
Ethernet LAN RJ45 : 10/100Mbit max. 100m, Fronius Solar.web, Modbus TCP, JSON
6 entrées / sorties numériques + 6 entrées numériques : Connexion au récepteur de commande centralisée, Gestion de l'énergie, gestion de la charge
Arrêt d'urgence (WSD) : Intégré
Datalogger et serveur Web : Intégré
WLAN : Fronius Solar.web, Modbus TCP, JSON, 802.11b/g
2x RS485 : Modbus RTU SunSpec (fournisseur tiers)/Fronius Smart Meter

Technologie de connecteurs AC
Matériau conducteur : Al und Cu

Technologie de connecteurs DC
Matériau conducteur : Al und Cu
Raccordements : Connexion directe DC, Stäubli Multi Contact MC4

Caractéristiques techniques
Presse-étoupe : AC : M32 (Ø12-24,5 mm), Préparé pour Option 1 : Presse-étoupe M50 (Ø10-35 mm), Option 2 : Raccord de conduit 1,5 PE & communication de données : 2 x M32 (3xØ4,9-5,5 mm + 3xØ6,7-8,5mm)
Couplage au réseau : (N)PE

Données d’entrée
Nombre de trackers MPP : 2
Puissance d’entrée PV maximale : 10,3 kW
Courant d’entrée max. (Idc max) : 25 / 12,5 A
Courant de court-circuit max. du champ de modules* : 40,0 / 20,0 A
Plage de tension d’entrée DC (Udc min - Udc max) : 80-1000 V
Tension de démarrage d’injection (Udc start) : 80 V
Tension d’entrée nominale (Udc,r) : 610 V
Plage de tension MPP (Umpp min - Umpp max) : 278-800 V
Plage de tension MPP utilisable : 80-800
Nombre de connecteurs DC : 2/1
Puissance du générateur PV max. (Pdc max) : 15 kWpeak

Données de sortie
Puissance nominale AC (Pac,r) : 10 kW
Puissance de sortie max. (Pac max) : 10 kVA
Puissance d’approvisionnement max. à partir du secteur : 10 VA
Puissance d’approvisionnement max. à partir du secteur : 10.000 VA
Courant de sortie AC max. : 16,4 A
Couplage au réseau (Uac,r) : 3~NPE 400/230, 3~NPE 380/220 V
Plage de tension AC (Umin - Umax) : 154-280 V
Fréquence (fr) : 50 / 60 Hz
Plage de fréquence (fmin - fmax) : 45-66 Hz
Taux de distorsion harmonique : <3% @Pnom (230/400VAC 50Hz)
Facteur de puissance (cos φac,r) : 0,7-1 ind./cap.
Courant de secours : 3~NPE 400 V / 230 V
Courant de sortie AC nominal (380VAC) : 15,2 A
Courant de sortie AC nominal (400VAC) : 14,5 A

Données de sortie du PV Point
Puissance de sortie nom. : 3000 VA
Courant de sortie AC nom. (Iac max) : 13 A
Couplage au réseau : 1 ~ NPE 220 V / 230 V
Fréquence : 53 Hz / 63 Hz
Temps de réponse max. Temps de commutation PV-Point : 15 s
Temps de commutation max. de la sauvegarde complète : 10 s
Fréquence en mode courant de secours : 53 Hz

Raccordement batterie
Nombre d'entrées DC : 1
Courant d'entrée max. (Idc max.) : 22 A
Puissance d'entrée et de sortie max. : 10,3 kW
Puissance de charge AC max. (En fonction de la batterie raccordée) : 10000 W
Min. DC tension d’entrée : 160 V
Max. DC tension d’entrée : 531 V

Données générales
Dimension (largeur) : 529 mm
Dimension (hauteur) : 595 mm
Dimension (profondeur) : 180 mm
Poids : 23,38 kg
Poids avec emballage : 28,5 kg
Classe de protection : IP66
Classe de protection : 1
Catégorie de surtension (DC / AC) 1) : 2/3
Consommation nocturne : <10 W
Concept d’onduleur : Sans transformateur
Refroidissement : Refroidissement par air régulé
Montage : Montage intérieur et extérieur
Plage de température ambiante : -25°C - +60°C
Humidité de l’air admise : 0 - 100%
Hauteur max. au-dessus du niveau de la mer : 3000m / 4000m
Technologie de connecteurs DC PV : Bornes à ressort push-in 2,5 - 10 mm², 3x DC+ et 3x DC
Technologie de connecteurs DC batterie : Bornes à ressort push-in 2,5 - 10 mm², 1x BATT+ et 1x BATT
Technologie de connecteurs AC : Bornes à ressort push-in 1,5 - 10 mm², Bornes à leviers enfichables 3 pôles 1,5 mm² - 10 mm² pour l’alimentation de secours, 5 pôles AC, bornes à vis 2,5 - 16 mm², 5x PE
Certificats et conformité aux normes : IEC 62109, IEC 62116, IEC 61727, IEC 62909, VDE 0126, VDE AR-N4105, AS/NZS 4777.2, EN 50549, CEI 0-21, G 98, R25 7)
Fonction d'alimentation d'urgence : PV Point, Full Backup 4)
Batteries compatibles : BYD Battery-Box Premium HVS/HVM 5)
Émissions sonores : 47 dB(A)
Classe d'émission perturbatrice : B

Rendement
Rendement max. (PV - réseau électrique) : 98,2 %
Rendement européen (ηEU) : 97,9
η à 5 % Pac,r 3) : 95,1
η à 10 % Pac,r 3) : 97,0
η à 20 % Pac,r 3) : 97,9
η à 25 % Pac,r 3) : 98,0
η à 30 % Pac,r 3) : 98,1
η à 50 % Pac,r 3) : 98,2
η à 75 % Pac,r 3) : 98,1
η à 100 % Pac,r 3) : 98,0
Rendement MPP : >99,9%

Dispositifs de protection
Mesure d’isolation DC : Oui
Capacité de surcharge : Déplacement du point de fonctionnement dynamique, limitation de puissance
Sectionneur DC : Oui
DC Protection contre l’inversion de polarité : Oui

Interfaces
WLAN / 2x Ethernet LAN : Fronius Solar.web, Modbus TCP SunSpec, Fronius Solar API (JSON)
6 entrées / sorties numériques + 6 entrées numériques : Connexion au récepteur de commande centralisée, gestion de l’énergie
Arrêt d'urgence (WSD) : Oui
Datalogger et serveur Web : Intégré
2x RS485 : Modbus RTU SunSpec (fournisseur tiers)/Fronius Smart Meter, Batterie, Fronius Ohmpilot

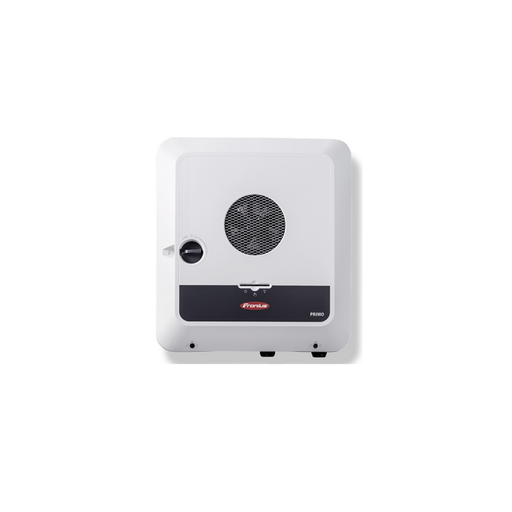

Données d’entrée
Nombre de trackers MPP : 2
Puissance d’entrée PV maximale : 8260 W
Courant d’entrée max. (Idc max) : 25 / 12,5 A
Courant de court-circuit max. du champ de modules* : 40,0 / 20,0 A
Tension de démarrage d’injection (Udc start) : 80 V
Tension d’entrée nominale (Udc,r) : 610 V
Plage de tension MPP (Umpp min - Umpp max) : 224-800 V
Plage de tension MPP utilisable : 80-800
Nombre de connecteurs DC : 2/1
Puissance du générateur PV max. (Pdc max) : 12 kWpeak

Données de sortie
Puissance nominale AC (Pac,r) : 8000 W
Puissance de sortie max. (Pac max) : 8000 VA
Courant de sortie AC max. : 16,4 A
Couplage au réseau (Uac,r) : 3~NPE 400/230, 3~NPE 380/220 V
Plage de tension AC (Umin - Umax) : 154 - 280 V
Fréquence (fr) : 50 / 60 Hz
Plage de fréquence (fmin - fmax) : 45-66 Hz
Taux de distorsion harmonique : <3% @Pnom (230/400VAC 50Hz)
Facteur de puissance (cos φac,r) : 0,7-1 ind./cap.
Courant de secours : 3~NPE 400 V / 230 V
Courant de sortie AC nominal (380VAC) : 12,1 A
Courant de sortie AC nominal (400VAC) : 11,6 A

Données de sortie
Données de sortie du PV Point
Puissance de sortie nom. : 3000 VA
Courant de sortie AC nom. (Iac max) : 13 A
Couplage au réseau : 1 ~ NPE 220 V / 230 V
Fréquence : 53 Hz / 63 Hz
Temps de réponse max. Temps de commutation PV-Point : 15 s
Temps de commutation max. de la sauvegarde complète : 10 s
Fréquence en mode courant de secours : 53 Hz

Raccordement batterie
Nombre d'entrées DC : 1
Courant d'entrée max. (Idc max.) : 22 A
Puissance d'entrée et de sortie max. : 8260 W
Puissance de charge AC max. (En fonction de la batterie raccordée) : 8000 W
Min. DC tension d’entrée : 160 V
Max. DC tension d’entrée : 531 V

Données générales
Dimension (largeur) : 529 mm
Dimension (hauteur) : 595 mm
Dimension (profondeur) : 180 mm
Poids : 23,38 kg
Poids avec emballage : 28,5 kg
Classe de protection : IP66
Classe de protection : 1
Catégorie de surtension (DC / AC) 1) : 2 / 3
Consommation nocturne : <10 W
Concept d’onduleur : Sans transformateur
Refroidissement : Refroidissement par air régulé
Montage : Montage intérieur et extérieur
Plage de température ambiante : -25°C - +60°C
Humidité de l’air admise : 0 - 100%
Hauteur max. au-dessus du niveau de la mer : 3000m / 4000m
Technologie de connecteurs DC PV : Bornes à ressort push-in 2,5 - 10 mm², 3x DC+ et 3x DC-
Technologie de connecteurs DC batterie : Bornes à ressort push-in 2,5 - 10 mm², 1x BATT+ et 1x BATT
Technologie de connecteurs AC : Bornes à ressort push-in 1,5 - 10 mm², Bornes à leviers enfichables 3 pôles 1,5 mm² - 10 mm² pour l’alimentation de secours, 5 pôles AC, bornes à vis 2,5 - 16 mm², 5x PE
Certificats et conformité aux normes : IEC 62109, IEC 62116, IEC 61727, IEC 62909, VDE 0126, VDE AR-N4105, AS/NZS 4777.2, EN 50549, CEI 0-21, G 98, R25 7)
Fonction d'alimentation d'urgence : PV Point, Full Backup 4)
Batteries compatibles 6) : BYD Battery-Box Premium HVS/HVM 5) & LG FLEX
Émissions sonores : 47 dB(A)
Classe d'émission perturbatrice : B

Rendement
Rendement max. (PV - réseau électrique) : 98,2 %
Rendement européen (ηEU) : 97,8
η à 5 % Pac,r 3) : 94,1
η à 10 % Pac,r 3) : 96,5
η à 20 % Pac,r 3) : 97,7
η à 25 % Pac,r 3) : 97,9
η à 30 % Pac,r 3) : 98,0
η à 50 % Pac,r 3) : 98,1
η à 75 % Pac,r 3) : 98,2
η à 100 % Pac,r 3) : 98,1
Rendement MPP : >99,9 %

Dispositifs de protection
Mesure d’isolation DC : Oui
Capacité de surcharge : Déplacement du point de fonctionnement dynamique, limitation de puissance
Sectionneur DC : Oui
DC Protection contre l’inversion de polarité : Oui

Interfaces
WLAN / 2x Ethernet LAN : Fronius Solar.web, Modbus TCP SunSpec, Fronius Solar API (JSON)
6 entrées / sorties numériques + 6 entrées numériques : Connexion au récepteur de commande centralisée, gestion de l’énergie
Arrêt d'urgence (WSD) : Oui
Datalogger et serveur Web : Intégré
2x RS485 : Modbus RTU SunSpec (fournisseur tiers)/Fronius Smart Meter, Batterie, Fronius Ohmpilot
