Ce kit comprend :
- 1× Bouchon
Inox 316 L
2× Joint torique
- 1× Bouchon doigt de gant
Bouchon :Inox 316 L
Doigt de gant 1/4"
Inox 316Ti
1× Joint EPDM 952424−8
2× Joint torique
- 2× Entrée sortie coudée
Inox 303 - Inox 316L
Filet : G 3/4” (ISO 228/1)
2× Joint torique
- Joint torique :
montés sur raccords
EPDM Peroxyde
70SHA Noir
- 4× Bloqueur de raccords
Inox 316 L
- 2× Joint Fibre Plat
Haute Température
JFHT6 ¾”
- 1× Sonde de température
5,4/5,5 mm
Pt1000 classe F0,3
suivant EN 60 751-50..+180°C
- 1× Mémo Installation
SPRING4 CESI
- Graisse de raccordement
Silicone-40°C to 200°C
Compatible EPDM
Compatible Glycol
Sans odeur

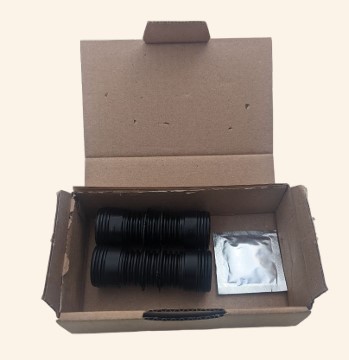

2× Raccord inter panneaux
Inox 316 L
4× Joint torique :Joint torique :
montés sur raccords
EPDM Peroxyde
70SHA Noir

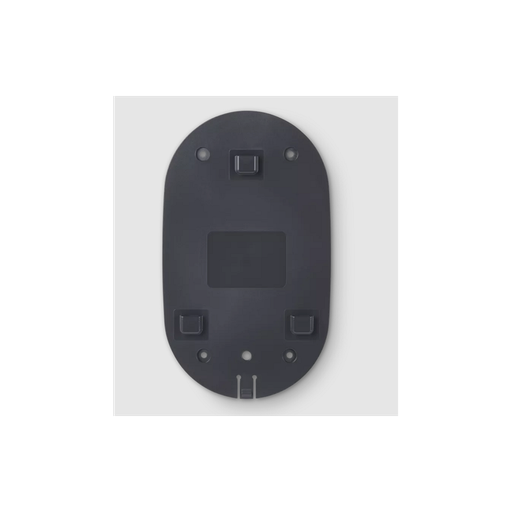

Données générales
Dimension (largeur) : 155 mm
Dimension (hauteur) : 287 mm
Dimension (profondeur) : 14 mm
Poids : 0,13 kg
Poids avec emballage : 0,28 kg

Données générales
Poids : 0,05 kg
Largeur totale ou diamètre total du composant : 40 mm
Hauteur totale du composant / espace requis : 32 mm

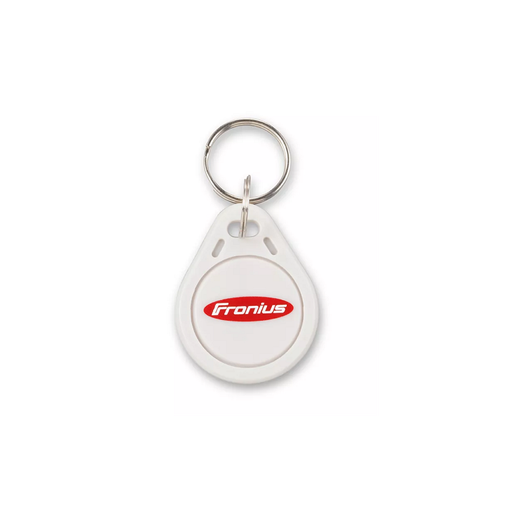

Type : MIFARE Ultralight EV1
Fréquence : 13,56 MHz
Unité de conditionnement : 10 pièces

Données générales
Poids : 2,19 kg
Tension nominale U/U0 (450/750 V, ...) : 480V
Certificat de contrôle / marque de conformité (VDE, SEV, ...) : CE
Largeur totale ou diamètre total du composant : 70 mm
Hauteur totale du composant / espace requis : 70 mm
Courant de charge maximal de la prise de charge/pince de charge selon la fiche technique : 32 A
Puissance de charge maximale : 22 kW (triphasé) / 7,36 kW (monophasé)
Section de câble : 5x6 mm² + 2x0,5 mm²

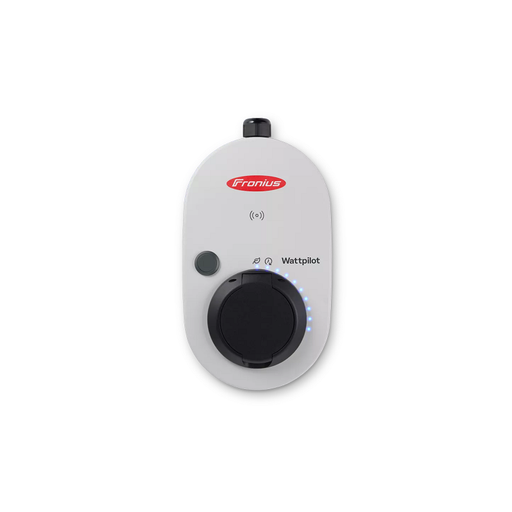

Données d’entrée
Fréquence (Entrée) : 50 Hz
Types de réseau : TT / TN / IT
Couplage au réseau : Prise CEE32 rouge 5 pôles / 30 cm avec conducteur neutre
Tension nominale : 230 V (monophasé)/400 V (triphasé)
Courant nominal (configurable) : 6-16A en monophasé ou en triphasé
Prise de charge : Prise de type 2 côté infrastructure avec dispositif de verrouillage mécanique
Dispositif de protection différentiel à courant résiduel : 20 mA AC, 6 mA DC
Section des fils de la ligne d’alimentation : 2,5 mm²
Puissance de charge maximale monophasé : 3680 W
Puissance de charge maximale triphasé : 11 kW

Données générales
Dimension (largeur) : 155 mm
Dimension (hauteur) : 287 mm
Dimension (profondeur) : 109 mm
Poids : 1,63 kg
Poids avec emballage : 2,82 kg
Classe de protection : IP65
Montage : En intérieur et en extérieur 1)
Plage de température ambiante : -25 °C à +40 °C (sans exposition au rayonnement solaire direct)
Humidité de l’air : 5 % - 95%
Hauteur max. au-dessus du niveau de la mer : 2000 m
Résistance aux chocs : IK08
Optimisation pour le photovoltaïque : Charge dynamique avec l’excédent PV de 1,38-11 kW (commutation automatique monophasé/triphasé)
Connexion au réseau : WLAN 2)
Type d’installation : Suspendu, à la verticale
Température ambiante moyenne sur 24 heures : Max. 35 °C
Protocoles de communication : OCPP 1.6 J
Adaptateurs en option (peuvent être commandés séparément) : Prise CEE32 rouge avec fusible, prise camping CEE bleue, prise avec terre 16A

Données d’entrée
Fréquence (Entrée) : 50 Hz
Types de réseau : TT / TN / IT
Couplage au réseau : Prise CEE32 rouge 5 pôles / 30 cm avec conducteur neutre
Tension nominale : 230 V (monophasé)/400 V (triphasé)
Courant nominal (configurable) : 6-32 A en monophasé ou en triphasé
Prise de charge : Prise de type 2 côté infrastructure avec dispositif de verrouillage mécanique
Dispositif de protection différentiel à courant résiduel : 20 mA AC, 6 mA DC
Section des fils de la ligne d’alimentation : 6 mm²
Puissance de charge maximale monophasé : 7360 W
Puissance de charge maximale triphasé : 22 kW

Données générales
Dimension (largeur) : 155 mm
Dimension (hauteur) : 287 mm
Dimension (profondeur) : 109 mm
Poids : 1,82 kg
Poids avec emballage : 3,02 kg
Classe de protection : IP65
Montage : En intérieur et en extérieur 1)
Plage de température ambiante : -25 °C à +40 °C (sans exposition au rayonnement solaire direct)
Humidité de l’air : 5% - 95%
Hauteur max. au-dessus du niveau de la mer : 2000 m
Résistance aux chocs : IK08
Optimisation pour le photovoltaïque : Charge dynamique avec l’excédent PV de 1,38-22 kW (commutation automatique monophasé/triphasé)
Connexion au réseau : WLAN 2)
Type d’installation : Suspendu, à la verticale
Température ambiante moyenne sur 24 heures : Max. 35° C
Protocoles de communication : OCPP 1.6 J
Adaptateurs en option (peuvent être commandés séparément) : Prise CEE16 rouge, prise camping CEE bleue, prise avec terre 16A

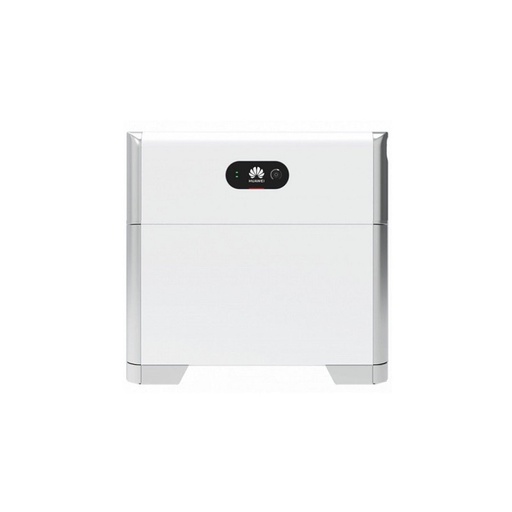

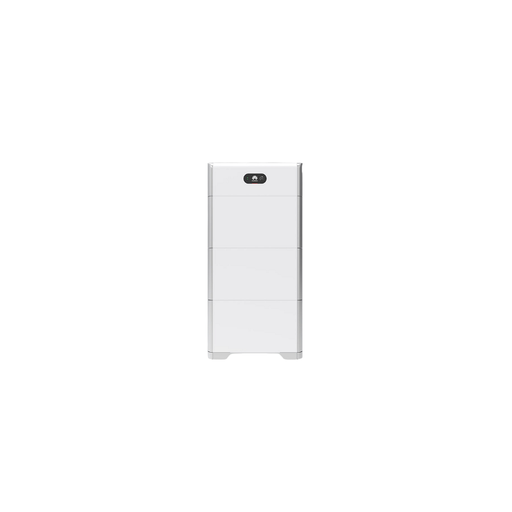

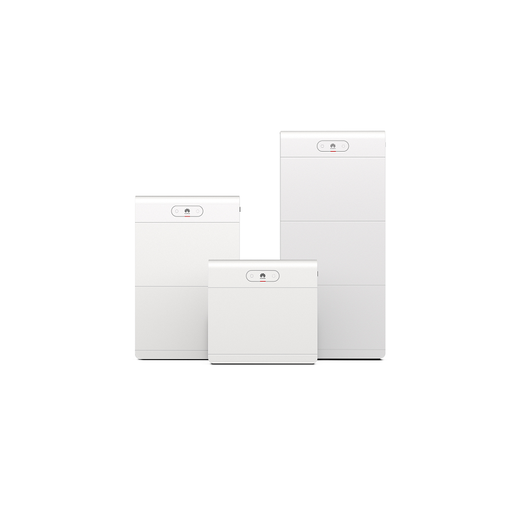

Caractéristiques générales
Marque : Huawei
Type de batterie : Lithium
Tension de batterie : 360V
Technologie : Lithium Fer Phosphate (LiFePO4)
Tension nominale : Système monophasé 360V / Plage de Tension 350V - 560V ; Système triphasé 600V / Plage de tension 600V - 980V
Capacité nominale : 5kWh
Énergie nominale 25°C : 5kWh
Puissance nominale : Sortie 2.5kW / 3.5kW ,10sec
Configuration en parallèle : Max 2 systèmes en parallèle
Dimensions (H x L x P) : 360 x 670 x 150 mm
Poids net (kg) : 50
Garantie Fabricant : 10 ans
Garantie Magasin : 2 ans
Certificats : CE

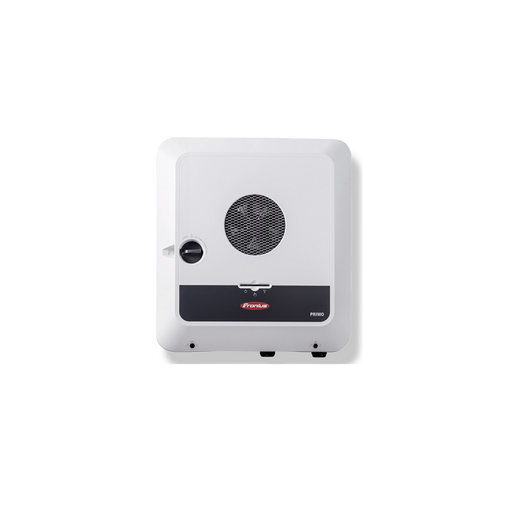

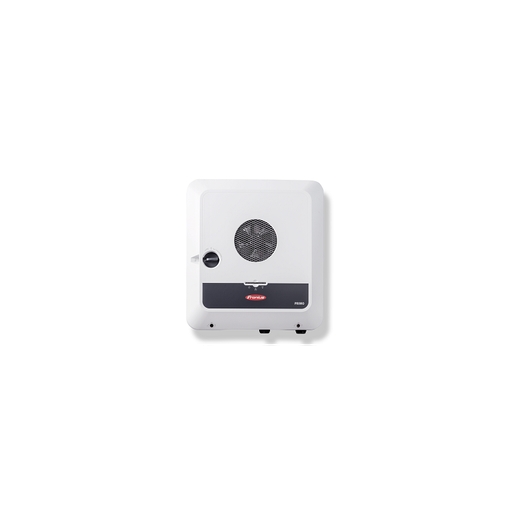

Données d’entrée
Nombre de trackers MPP : 2
Puissance d’entrée PV maximale : 10,3 kW
Courant d’entrée max. (Idc max) : 25 / 12,5 A
Courant de court-circuit max. du champ de modules* : 40,0 / 20,0 A
Plage de tension d’entrée DC (Udc min - Udc max) : 80-1000 V
Tension de démarrage d’injection (Udc start) : 80 V
Tension d’entrée nominale (Udc,r) : 610 V
Plage de tension MPP (Umpp min - Umpp max) : 278-800 V
Plage de tension MPP utilisable : 80-800
Nombre de connecteurs DC : 2/1
Puissance du générateur PV max. (Pdc max) : 15 kWpeak

Données de sortie
Puissance nominale AC (Pac,r) : 10 kW
Puissance de sortie max. (Pac max) : 10 kVA
Puissance d’approvisionnement max. à partir du secteur : 10 VA
Puissance d’approvisionnement max. à partir du secteur : 10.000 VA
Courant de sortie AC max. : 16,4 A
Couplage au réseau (Uac,r) : 3~NPE 400/230, 3~NPE 380/220 V
Plage de tension AC (Umin - Umax) : 154-280 V
Fréquence (fr) : 50 / 60 Hz
Plage de fréquence (fmin - fmax) : 45-66 Hz
Taux de distorsion harmonique : <3% @Pnom (230/400VAC 50Hz)
Facteur de puissance (cos φac,r) : 0,7-1 ind./cap.
Courant de secours : 3~NPE 400 V / 230 V
Courant de sortie AC nominal (380VAC) : 15,2 A
Courant de sortie AC nominal (400VAC) : 14,5 A

Données de sortie du PV Point
Puissance de sortie nom. : 3000 VA
Courant de sortie AC nom. (Iac max) : 13 A
Couplage au réseau : 1 ~ NPE 220 V / 230 V
Fréquence : 53 Hz / 63 Hz
Temps de réponse max. Temps de commutation PV-Point : 15 s
Temps de commutation max. de la sauvegarde complète : 10 s
Fréquence en mode courant de secours : 53 Hz

Raccordement batterie
Nombre d'entrées DC : 1
Courant d'entrée max. (Idc max.) : 22 A
Puissance d'entrée et de sortie max. : 10,3 kW
Puissance de charge AC max. (En fonction de la batterie raccordée) : 10000 W
Min. DC tension d’entrée : 160 V
Max. DC tension d’entrée : 531 V

Données générales
Dimension (largeur) : 529 mm
Dimension (hauteur) : 595 mm
Dimension (profondeur) : 180 mm
Poids : 23,38 kg
Poids avec emballage : 28,5 kg
Classe de protection : IP66
Classe de protection : 1
Catégorie de surtension (DC / AC) 1) : 2/3
Consommation nocturne : <10 W
Concept d’onduleur : Sans transformateur
Refroidissement : Refroidissement par air régulé
Montage : Montage intérieur et extérieur
Plage de température ambiante : -25°C - +60°C
Humidité de l’air admise : 0 - 100%
Hauteur max. au-dessus du niveau de la mer : 3000m / 4000m
Technologie de connecteurs DC PV : Bornes à ressort push-in 2,5 - 10 mm², 3x DC+ et 3x DC
Technologie de connecteurs DC batterie : Bornes à ressort push-in 2,5 - 10 mm², 1x BATT+ et 1x BATT
Technologie de connecteurs AC : Bornes à ressort push-in 1,5 - 10 mm², Bornes à leviers enfichables 3 pôles 1,5 mm² - 10 mm² pour l’alimentation de secours, 5 pôles AC, bornes à vis 2,5 - 16 mm², 5x PE
Certificats et conformité aux normes : IEC 62109, IEC 62116, IEC 61727, IEC 62909, VDE 0126, VDE AR-N4105, AS/NZS 4777.2, EN 50549, CEI 0-21, G 98, R25 7)
Fonction d'alimentation d'urgence : PV Point, Full Backup 4)
Batteries compatibles : BYD Battery-Box Premium HVS/HVM 5)
Émissions sonores : 47 dB(A)
Classe d'émission perturbatrice : B

Rendement
Rendement max. (PV - réseau électrique) : 98,2 %
Rendement européen (ηEU) : 97,9
η à 5 % Pac,r 3) : 95,1
η à 10 % Pac,r 3) : 97,0
η à 20 % Pac,r 3) : 97,9
η à 25 % Pac,r 3) : 98,0
η à 30 % Pac,r 3) : 98,1
η à 50 % Pac,r 3) : 98,2
η à 75 % Pac,r 3) : 98,1
η à 100 % Pac,r 3) : 98,0
Rendement MPP : >99,9%

Dispositifs de protection
Mesure d’isolation DC : Oui
Capacité de surcharge : Déplacement du point de fonctionnement dynamique, limitation de puissance
Sectionneur DC : Oui
DC Protection contre l’inversion de polarité : Oui

Interfaces
WLAN / 2x Ethernet LAN : Fronius Solar.web, Modbus TCP SunSpec, Fronius Solar API (JSON)
6 entrées / sorties numériques + 6 entrées numériques : Connexion au récepteur de commande centralisée, gestion de l’énergie
Arrêt d'urgence (WSD) : Oui
Datalogger et serveur Web : Intégré
2x RS485 : Modbus RTU SunSpec (fournisseur tiers)/Fronius Smart Meter, Batterie, Fronius Ohmpilot

Données d’entrée
Nombre de trackers MPP : 2
Puissance d’entrée PV maximale : 8260 W
Courant d’entrée max. (Idc max) : 25 / 12,5 A
Courant de court-circuit max. du champ de modules* : 40,0 / 20,0 A
Tension de démarrage d’injection (Udc start) : 80 V
Tension d’entrée nominale (Udc,r) : 610 V
Plage de tension MPP (Umpp min - Umpp max) : 224-800 V
Plage de tension MPP utilisable : 80-800
Nombre de connecteurs DC : 2/1
Puissance du générateur PV max. (Pdc max) : 12 kWpeak

Données de sortie
Puissance nominale AC (Pac,r) : 8000 W
Puissance de sortie max. (Pac max) : 8000 VA
Courant de sortie AC max. : 16,4 A
Couplage au réseau (Uac,r) : 3~NPE 400/230, 3~NPE 380/220 V
Plage de tension AC (Umin - Umax) : 154 - 280 V
Fréquence (fr) : 50 / 60 Hz
Plage de fréquence (fmin - fmax) : 45-66 Hz
Taux de distorsion harmonique : <3% @Pnom (230/400VAC 50Hz)
Facteur de puissance (cos φac,r) : 0,7-1 ind./cap.
Courant de secours : 3~NPE 400 V / 230 V
Courant de sortie AC nominal (380VAC) : 12,1 A
Courant de sortie AC nominal (400VAC) : 11,6 A

Données de sortie
Données de sortie du PV Point
Puissance de sortie nom. : 3000 VA
Courant de sortie AC nom. (Iac max) : 13 A
Couplage au réseau : 1 ~ NPE 220 V / 230 V
Fréquence : 53 Hz / 63 Hz
Temps de réponse max. Temps de commutation PV-Point : 15 s
Temps de commutation max. de la sauvegarde complète : 10 s
Fréquence en mode courant de secours : 53 Hz

Raccordement batterie
Nombre d'entrées DC : 1
Courant d'entrée max. (Idc max.) : 22 A
Puissance d'entrée et de sortie max. : 8260 W
Puissance de charge AC max. (En fonction de la batterie raccordée) : 8000 W
Min. DC tension d’entrée : 160 V
Max. DC tension d’entrée : 531 V

Données générales
Dimension (largeur) : 529 mm
Dimension (hauteur) : 595 mm
Dimension (profondeur) : 180 mm
Poids : 23,38 kg
Poids avec emballage : 28,5 kg
Classe de protection : IP66
Classe de protection : 1
Catégorie de surtension (DC / AC) 1) : 2 / 3
Consommation nocturne : <10 W
Concept d’onduleur : Sans transformateur
Refroidissement : Refroidissement par air régulé
Montage : Montage intérieur et extérieur
Plage de température ambiante : -25°C - +60°C
Humidité de l’air admise : 0 - 100%
Hauteur max. au-dessus du niveau de la mer : 3000m / 4000m
Technologie de connecteurs DC PV : Bornes à ressort push-in 2,5 - 10 mm², 3x DC+ et 3x DC-
Technologie de connecteurs DC batterie : Bornes à ressort push-in 2,5 - 10 mm², 1x BATT+ et 1x BATT
Technologie de connecteurs AC : Bornes à ressort push-in 1,5 - 10 mm², Bornes à leviers enfichables 3 pôles 1,5 mm² - 10 mm² pour l’alimentation de secours, 5 pôles AC, bornes à vis 2,5 - 16 mm², 5x PE
Certificats et conformité aux normes : IEC 62109, IEC 62116, IEC 61727, IEC 62909, VDE 0126, VDE AR-N4105, AS/NZS 4777.2, EN 50549, CEI 0-21, G 98, R25 7)
Fonction d'alimentation d'urgence : PV Point, Full Backup 4)
Batteries compatibles 6) : BYD Battery-Box Premium HVS/HVM 5) & LG FLEX
Émissions sonores : 47 dB(A)
Classe d'émission perturbatrice : B

Rendement
Rendement max. (PV - réseau électrique) : 98,2 %
Rendement européen (ηEU) : 97,8
η à 5 % Pac,r 3) : 94,1
η à 10 % Pac,r 3) : 96,5
η à 20 % Pac,r 3) : 97,7
η à 25 % Pac,r 3) : 97,9
η à 30 % Pac,r 3) : 98,0
η à 50 % Pac,r 3) : 98,1
η à 75 % Pac,r 3) : 98,2
η à 100 % Pac,r 3) : 98,1
Rendement MPP : >99,9 %

Dispositifs de protection
Mesure d’isolation DC : Oui
Capacité de surcharge : Déplacement du point de fonctionnement dynamique, limitation de puissance
Sectionneur DC : Oui
DC Protection contre l’inversion de polarité : Oui

Interfaces
WLAN / 2x Ethernet LAN : Fronius Solar.web, Modbus TCP SunSpec, Fronius Solar API (JSON)
6 entrées / sorties numériques + 6 entrées numériques : Connexion au récepteur de commande centralisée, gestion de l’énergie
Arrêt d'urgence (WSD) : Oui
Datalogger et serveur Web : Intégré
2x RS485 : Modbus RTU SunSpec (fournisseur tiers)/Fronius Smart Meter, Batterie, Fronius Ohmpilot

Données d’entrée
Nombre de trackers MPP : 2
Puissance d’entrée PV maximale : 6220 W
Courant d’entrée max. (Idc max) : 25 / 12,5 A
Courant de court-circuit max. du champ de modules* : 40,0 / 20,0 A
Plage de tension d’entrée DC (Udc min - Udc max) : 80-1000 V
Tension de démarrage d’injection (Udc start) : 80 V
Tension d’entrée nominale (Udc,r) : 610 V
Plage de tension MPP (Umpp min - Umpp max) : 174-800 V
Plage de tension MPP utilisable : 80-800
Nombre de connecteurs DC : 2/1
Puissance du générateur PV max. (Pdc max) : 9 kWpeak

Données de sortie
Puissance nominale AC (Pac,r) : 6000 W
Puissance de sortie max. (Pac max) : 6000 VA
Puissance d’approvisionnement max. à partir du secteur : 6000 VA
Courant de sortie AC max. : 16,4 A
Couplage au réseau (Uac,r) : 3~NPE 400/230, 3~NPE 380/220 V
Plage de tension AC (Umin - Umax) : 154 - 280 V
Fréquence (fr) : 50 / 60 Hz
Plage de fréquence (fmin - fmax) : 45-66 Hz
Taux de distorsion harmonique : <3% @Pnom (230/400VAC 50Hz)
Facteur de puissance (cos φac,r) : 0,7-1 ind./cap.
Courant de secours : 3~NPE 400 V / 230 V
Courant de sortie AC nominal (380VAC) : 9,1 A
Courant de sortie AC nominal (400VAC) : 8,7 A

Données de sortie du PV Point
Puissance de sortie nom. : 3000 VA
Courant de sortie AC nom. (Iac max) : 13 A
Couplage au réseau : 1 ~ NPE 220 V / 230 V
Fréquence : 53 Hz / 63 Hz
Temps de réponse max. Temps de commutation PV-Point : 15 s
Temps de commutation max. de la sauvegarde complète : 10 s
Fréquence en mode courant de secours : 53 Hz

Raccordement batterie
Nombre d'entrées DC : 1
Courant d'entrée max. (Idc max.) : 22 A
Puissance d'entrée et de sortie max. : 6220 W
Puissance de charge AC max. (En fonction de la batterie raccordée) : 6000 W
Min. DC tension d’entrée : 160 V
Max. DC tension d’entrée : 531 V

Données générales
Dimension (largeur) : 529 mm
Dimension (hauteur) : 595 mm
Dimension (profondeur) : 180 mm
Poids : 23,38 kg
Poids avec emballage : 28,5 kg
Classe de protection : IP66
Classe de protection : 1
Catégorie de surtension (DC / AC) 1) : 2 / 3
Consommation nocturne : <10 W
Concept d’onduleur : Sans transformateur
Refroidissement : Refroidissement par air régulé
Montage : Montage intérieur et extérieur
Plage de température ambiante : -25°C - +60°C
Humidité de l’air admise : 0 - 100%
Hauteur max. au-dessus du niveau de la mer : 3000m / 4000m
Technologie de connecteurs DC PV : Bornes à ressort push-in 2,5 - 10 mm², 3x DC+ et 3x DC
Technologie de connecteurs DC batterie : Bornes à ressort push-in 2,5 - 10 mm², 1x BATT+ et 1x BATT
Technologie de connecteurs AC : Bornes à ressort push-in 1,5 - 10 mm², 5 pôles AC, Bornes à leviers enfichables 3 pôles 1,5 mm² - 10 mm² pour l’alimentation de secours, Bornes à vis 2,5 - 16 mm², 5x PE
Certificats et conformité aux normes : IEC 62109, IEC 62116, IEC 61727, IEC 62909, VDE 0126, VDE AR-N4105, AS/NZS 4777.2, EN 50549, CEI 0-21, G 98, R25 7)
Fonction d'alimentation d'urgence : PV Point, Full Backup 4)
Batteries compatibles : BYD Battery-Box Premium HVS/HVM 5)
Émissions sonores : 47 dB(A)
Classe d'émission perturbatrice : B

Rendement
Rendement max. (PV - réseau électrique) : 98,2 %
Rendement européen (ηEU) : 97,7
η à 5 % Pac,r 3) : 92,9
η à 10 % Pac,r 3) : 95,8
η à 20 % Pac,r 3) : 97,3
η à 25 % Pac,r 3) : 97,6
η à 30 % Pac,r 3) : 97,8
η à 50 % Pac,r 3) : 98,1
η à 75 % Pac,r 3) : 98,2
η à 100 % Pac,r 3) : 98,2
Rendement MPP : >99,9 %

Dispositifs de protection
Mesure d’isolation DC : Oui
Capacité de surcharge : Déplacement du point de fonctionnement dynamique, limitation de puissance
Sectionneur DC : Oui
DC Protection contre l’inversion de polarité : Oui

Interfaces
WLAN / 2x Ethernet LAN : Fronius Solar.web, Modbus TCP SunSpec, Fronius Solar API (JSON)
6 entrées / sorties numériques + 6 entrées numériques : Connexion au récepteur de commande centralisée, gestion de l’énergie
Arrêt d'urgence (WSD) : Oui
Datalogger et serveur Web : Intégré
2x RS485 : Modbus RTU SunSpec (fournisseur tiers)/Fronius Smart Meter, Batterie, Fronius Ohmpilot

Données d’entrée
Nombre de trackers MPP : 2
Puissance d’entrée PV maximale : 3150 W
Courant d’entrée max. (Idc max) : 12,5 A / 12,5 A
Courant de court-circuit max. du champ de modules* : 20,0 A / 20,0 A
Plage de tension d’entrée DC (Udc min - Udc max) : 80-1000 V
Tension de démarrage d’injection (Udc start) : 80 V
Tension d’entrée nominale (Udc,r) : 610 V
Plage de tension MPP (Umpp min - Umpp max) : 125-800 V
Plage de tension MPP utilisable : 80-800 V
Nombre de connecteurs DC : 2+1
Puissance du générateur PV max. (Pdc max) : 4,5 kWpeak

Données de sortie
Puissance nominale AC (Pac,r) : 3000 W
Puissance de sortie max. (Pac max) : 3000 VA
Puissance d’approvisionnement max. à partir du secteur : 10 VA
Courant de sortie AC max. : 8 A
Couplage au réseau (Uac,r) : 3~NPE 230V / 400V, 3~NPE 220V / 380V
Plage de tension AC (Umin - Umax) : 154-280 V
Fréquence (fr) : 50 / 60 Hz
Plage de fréquence (fmin - fmax) : 45-66 Hz
Taux de distorsion harmonique : <3% @Pnom (230/400VAC 50Hz)
Facteur de puissance (cos φac,r) : 0,7-1 ind./cap.
Courant de secours : 1 ~ NPE 220 V / 230 V
Courant de sortie AC nominal (380VAC) : 4,5 A
Courant de sortie AC nominal (400VAC) : 4,3 A

Données de sortie du PV Point
Puissance de sortie nom. : 3000 VA
Courant de sortie AC nom. (Iac max) : 13 A
Couplage au réseau : 1 ~ NPE 220 V / 230 V
Fréquence : 50 Hz / 60 Hz
Temps de réponse max. Temps de commutation PV-Point : 15 s
Temps de commutation max. de la sauvegarde complète : 10 s
Fréquence en mode courant de secours : 53 Hz

Raccordement batterie
Nombre d'entrées DC : 1
Courant d'entrée max. (Idc max.) : 12,5 A
Puissance d'entrée et de sortie max. : 3150 W
Min. DC tension d’entrée : 160 V
Max. DC tension d’entrée : 531 V

Données générales
Dimension (largeur) : 474 mm
Dimension (hauteur) : 530 mm
Dimension (profondeur) : 165 mm
Poids : 15,61 kg
Poids avec emballage : 19,35 kg
Classe de protection : IP66
Classe de protection : 1
Catégorie de surtension (DC / AC) 1) : 2/3
Consommation nocturne : <10 W
Concept d’onduleur : Sans transformateur
Refroidissement : Refroidissement par air régulé
Montage : Montage intérieur et extérieur
Plage de température ambiante : -25 - +60°C
Humidité de l’air admise : 0 - 100%
Hauteur max. au-dessus du niveau de la mer : 3000m / 4000m
Technologie de connecteurs DC PV : Bornes à ressort push-in 2,5 - 10 mm², 3x DC+ et 3x DC
Technologie de connecteurs DC batterie : Bornes à ressort push-in 2,5 - 10 mm², 1x BATT+ et 1x BATT
Technologie de connecteurs AC : Bornes à ressort push-in 1,5 - 10 mm², Bornes à leviers enfichables 3 pôles 1,5 mm² - 10 mm² pour l’alimentation de secours 5 pôles AC, bornes à vis 2,5 - 16 mm²
Certificats et conformité aux normes : IEC 62109, IEC 62116, IEC 61727, IEC 62909, VDE 0126, VDE AR-N4105, AS/NZS 4777.2, EN 50549, CEI 0-21, G 98, R25 6)
Fonction d'alimentation d'urgence : PV Point
Émissions sonores : 36 dB(A)
Classe d'émission perturbatrice : B
Batteries compatibles 5) : BYD Battery-Box Premium HVS/HVM 4)

Rendement
Rendement max. (PV - réseau électrique) : 98,1 %
Rendement européen (ηEU) : 96.7%
η à 5 % Pac,r 3) : 86.8%
η à 10 % Pac,r 3) : 92.4%
η à 20 % Pac,r 3) : 95.7%
η à 25 % Pac,r 3) : 96.3%
η à 30 % Pac,r 3) : 97.0%
η à 50 % Pac,r 3) : 97.6%
η à 75 % Pac,r 3) : 97.9%
η à 100 % Pac,r 3) : 98.1%
Rendement MPP : 99.9%

Dispositifs de protection
Mesure d’isolation DC : Oui
Capacité de surcharge : Déplacement du point de fonctionnement dynamique, limitation de puissance
Sectionneur DC : Oui
DC Protection contre l’inversion de polarité : Oui

Interfaces
WLAN / 2x Ethernet LAN : Fronius Solar.web, Modbus TCP SunSpec, Fronius Solar API (JSON)
6 entrées / sorties numériques + 6 entrées numériques : Connexion au récepteur de commande centralisée, gestion de l’énergie
Arrêt d'urgence (WSD) : Oui
Datalogger et serveur Web : Intégré
2x RS485 : Modbus RTU SunSpec (fournisseur tiers)/Fronius Smart Meter, Batterie, Fronius Ohmpilot

Données d’entrée
Nombre de trackers MPP : 2
Courant d’entrée max. (Idc max) : 22 / 12 A
Courant de court-circuit max. du champ de modules* : 36 / 19 A
Plage de tension d’entrée DC (Udc min - Udc max) : 65 - 600 V
Tension de démarrage d’injection (Udc start) : 80 V
Tension d’entrée nominale (Udc,r) : 400 V
Plage de tension MPP (Umpp min - Umpp max) : 230 - 480 V
Plage de tension MPP utilisable : 65 - 480 V
Nombre de connecteurs DC : 2+2
Tension MPP min. ( U mpp min) : 230 V
Max. Tension MPP ( U mpp max) : 480 V
Puissance du générateur PV max. (Pdc max) : 9 kWpeak

Données de sortie
Puissance nominale AC (Pac,r) : 6000 W
Puissance de sortie max. (Pac max) : 6000 VA
Puissance d’approvisionnement max. à partir du secteur : 6000 VA
Courant de sortie AC max. : 27,5 A
Couplage au réseau (Uac,r) : 1~ NPE 220/230 V
Plage de tension AC (Umin - Umax) : 155 - 270 V
Fréquence (fr) : 50 / 60 Hz
Plage de fréquence (fmin - fmax) : 45 - 65 Hz
Taux de distorsion harmonique : <3% @Pnom (230/400VAC 50Hz)
Facteur de puissance (cos φac,r) : 0,8 - 1 ind./cap.
Courant de secours : 1~NPE 220 V / 230 V
Nom. AC-Ausgangsstrom (220VAC) : 27,3 A
Nom. AC-Ausgangsstrom (230VAC) : 26,1 A

Données de sortie du PV Point
Puissance de sortie nom. : 3000 VA
Courant de sortie AC nom. (Iac max) : 13 A
Couplage au réseau : 1 ~ NPE 220 V / 230 V
Fréquence : 50 Hz / 60 Hz
Temps de réponse max. Temps de commutation PV-Point : 15 s
Temps de commutation max. de la sauvegarde complète : 10 s
Fréquence en mode courant de secours : 53 Hz

Raccordement batterie
Nombre d'entrées DC : 1
Courant d'entrée max. (Idc max.) : 22 A
Plage de tension d'entrée DC (Udc min - Udc max) : 150 V - 455 V 7)
Puissance d'entrée et de sortie max. : 6200 W
Puissance de charge AC max. (En fonction de la batterie raccordée) : 6000 W
Min. DC tension d’entrée : 150 V
Max. DC tension d’entrée : 455 V

Données générales
Dimension (largeur) : 474 mm
Dimension (hauteur) : 530 mm
Dimension (profondeur) : 165 mm
Poids : 15,38 kg
Poids avec emballage : 19 kg
Classe de protection : IP66
Classe de protection : 1
Catégorie de surtension (DC / AC) 1) : 2 / 3
Consommation nocturne : < 10 W
Concept d’onduleur : Sans transformateur
Refroidissement : Refroidissement par air régulé
Montage : Montage intérieur et extérieur
Plage de température ambiante : -40°C - +60°C
Humidité de l’air admise : 0 - 100 %
Hauteur max. au-dessus du niveau de la mer 2) : 4000m
Technologie de connecteurs DC PV : Bornes à ressort push-in 2,5 - 10 mm², 4x DC+ et 4x DC
Technologie de connecteurs DC batterie : Bornes à ressort push-in 2,5 - 10 mm², 1x BATT+ et 1x BATT
Technologie de connecteurs AC : Bornes à ressort push-in 2,5 - 10 mm², 3 pôles AC Bornes à leviers enfichables 3 pôles 1,5 mm² - 10 mm² pour l’alimentation de secours bornes à vis 2,5 - 16 mm², 2x PE et 3x 2,5 - 10mm²
Certificats et conformité aux normes : IEC 62109, IEC 62909, AS/NZS 4777.2, CEI 0-21, ABNT BNR 16149 et 16150, IEC 62116, IEC 61727 8)
Fonction d'alimentation d'urgence : PV Point, Full Backup 4)
Batteries compatibles : BYD Battery-Box Premium HVS/HVM & LG RESU FLEX 5)
Émissions sonores : 42 dB(A)
Classe d'émission perturbatrice : B

Rendement
Rendement max. (PV - réseau électrique) : 97,6 %
Rendement européen (ηEU) : 96.1 / 97.1 / 96.7 (230Vdc / 400Vdc / 480Vdc)
η à 5 % Pac,r 3) : 88.4 / 92.1 / 90.2 (230Vdc / 400Vdc / 480Vdc)
η à 10 % Pac,r 3) : 93.3 / 95.5 / 94.6 (230Vdc / 400Vdc / 480Vdc)
η à 20 % Pac,r 3) : 95.8 / 97.0 / 96.5 (230Vdc / 400Vdc / 480Vdc)
η à 25 % Pac,r 3) : 96.2 / 97.2 / 96.8 (230Vdc / 400Vdc / 480Vdc)
η à 30 % Pac,r 3) : 96.5 / 97.4 / 97.0 (230Vdc / 400Vdc / 480Vdc)
η à 50 % Pac,r 3) : 96.8 / 97.5 / 97.3 (230Vdc / 400Vdc / 480Vdc)
η à 75 % Pac,r 3) : 96.8 / 97.5 / 97.3 (230Vdc / 400Vdc / 480Vdc)
η à 100 % Pac,r 3) : 96.7 / 97.4 / 97.1 (230Vdc / 400Vdc / 480Vdc)
Rendement MPP : 99.9

Dispositifs de protection
Mesure d’isolation DC : Oui
Capacité de surcharge : Déplacement du point de fonctionnement dynamique, limitation de puissance
Sectionneur DC : Oui
DC Protection contre l’inversion de polarité : Oui

Interfaces
WLAN / 2x Ethernet LAN : Fronius Solar.web, Modbus TCP SunSpec, Fronius Solar API (JSON)
6 entrées / sorties numériques + 6 entrées numériques : Connexion au récepteur de commande centralisée, gestion de l’énergie
Arrêt d'urgence (WSD) : Oui
Datalogger et serveur Web : Intégré
2x RS485 : Modbus RTU SunSpec (fournisseur tiers)/Fronius Smart Meter, Batterie, Fronius Ohmpilot

Données d’entrée
Nombre de trackers MPP : 2
Courant d’entrée max. (Idc max) : 22 / 12 A
Courant de court-circuit max. du champ de modules* : 36 / 19 A
Plage de tension d’entrée DC (Udc min - Udc max) : 65 - 600 V
Tension de démarrage d’injection (Udc start) : 80 V
Tension d’entrée nominale (Udc,r) : 400 V
Plage de tension MPP (Umpp min - Umpp max) : 230 - 530 V
Plage de tension MPP utilisable : 65 - 530 V
Nombre de connecteurs DC : 2+2
Puissance du générateur PV max. (Pdc max) : 6,9 kWpeak

Données de sortie
Puissance nominale AC (Pac,r) : 4600 W
Puissance de sortie max. (Pac max) : 4600 VA
Puissance d’approvisionnement max. à partir du secteur : 4600 VA
Courant de sortie AC max. : 27,5 A
Couplage au réseau (Uac,r) : 1~ NPE 220/230 V
Plage de tension AC (Umin - Umax) : 155 - 270 V
Fréquence (fr) : 50 / 60 Hz
Plage de fréquence (fmin - fmax) : 45 - 65 Hz
Taux de distorsion harmonique : <3% @Pnom (230/400VAC 50Hz)
Facteur de puissance (cos φac,r) : 0,8 - 1 ind./cap.
Courant de secours : 1~NPE 220 V / 230 V
Nom. AC-Ausgangsstrom (220VAC) : 20,9 A
Nom. AC-Ausgangsstrom (230VAC) : 20 A

Données de sortie du PV Point
Puissance de sortie nom. : 3000 VA
Courant de sortie AC nom. (Iac max) : 13 A
Couplage au réseau : 1 ~ NPE 220 V / 230 V
Fréquence : 50 Hz / 60 Hz
Temps de réponse max. Temps de commutation PV-Point : 15 s
Temps de commutation max. de la sauvegarde complète : 10 s
Fréquence en mode courant de secours : 53 Hz

Raccordement batterie
Nombre d'entrées DC : 1
Courant d'entrée max. (Idc max.) : 22 A
Plage de tension d'entrée DC (Udc min - Udc max) : 150 V - 455 V 7)
Puissance d'entrée et de sortie max. : 4750 W
Puissance de charge AC max. (En fonction de la batterie raccordée) : 4600 W
Min. DC tension d’entrée : 150 V
Max. DC tension d’entrée : 455 V

Données générales
Dimension (largeur) : 474 mm
Dimension (hauteur) : 530 mm
Dimension (profondeur) : 165 mm
Poids : 15,38 kg
Poids avec emballage : 19 kg
Classe de protection : IP66
Classe de protection : 1
Catégorie de surtension (DC / AC) 1) : 2 / 3
Consommation nocturne : <10W
Concept d’onduleur : Sans transformateur
Refroidissement : Refroidissement par air régulé
Montage : Montage intérieur et extérieur
Plage de température ambiante : -40°C - +60°C
Humidité de l’air admise : 0 - 100 %
Hauteur max. au-dessus du niveau de la mer 2) : 4000 m
Technologie de connecteurs DC PV : Bornes à ressort push-in 2,5 - 10 mm², 4x DC+ et 4x DC
Technologie de connecteurs DC batterie : Bornes à ressort push-in 2,5 - 10 mm², 1x BATT+ et 1x BATT
Technologie de connecteurs AC : Bornes à ressort push-in 2,5 - 10 mm², 3 pôles AC Bornes à leviers enfichables 3 pôles 1,5 mm² - 10 mm² pour l’alimentation de secours bornes à vis 2,5 - 16 mm², 2x PE et 3x 2,5 - 10mm²
Certificats et conformité aux normes : IEC 62109, IEC 62909, AS/NZS 4777.2, CEI 0-21, ABNT BNR 16149 et 16150, IEC 62116, IEC 61727 8)
Fonction d'alimentation d'urgence : PV Point, Full Backup 4)
Batteries compatibles 6) : BYD Battery-Box Premium HVS/HVM & LG FLEX 5)
Émissions sonores : 42 dB(A)
Classe d'émission perturbatrice : B

Rendement
Rendement max. (PV - réseau électrique) : 97,6 %
Rendement européen (ηEU) : 96.2 / 97.2 / 96.6 (230Vdc / 400Vdc / 530Vdc)
η à 5 % Pac,r 3) : 86.9 / 91.0 / 88.8 (230Vdc / 400Vdc / 530Vdc)
η à 10 % Pac,r 3) : 91.8 / 94.6 / 93.2 (230Vdc / 400Vdc / 530Vdc)
η à 20 % Pac,r 3) : 95.0 / 96.6 / 96.0 (230Vdc / 400Vdc / 530Vdc)
η à 25 % Pac,r 3) : 95.7 / 96.9 / 96.4 (230Vdc / 400Vdc / 530Vdc)
η à 30 % Pac,r 3) : 96.1 / 97.1 / 96.7 (230Vdc / 400Vdc / 530Vdc)
η à 50 % Pac,r 3) : 96.7 / 97.5 / 97.2 (230Vdc / 400Vdc / 530Vdc)
η à 75 % Pac,r 3) : 96.8 / 97.5 / 97.3 (230Vdc / 400Vdc / 530Vdc)
η à 100 % Pac,r 3) : 96.8 / 97.5 / 97.3 (230Vdc / 400Vdc / 530Vdc)
Rendement MPP : 99.9

Dispositifs de protection
Mesure d’isolation DC : Oui
Capacité de surcharge : Déplacement du point de fonctionnement dynamique, limitation de puissance
Sectionneur DC : Oui
DC Protection contre l’inversion de polarité : Oui

Interfaces
WLAN / 2x Ethernet LAN : Fronius Solar.web, Modbus TCP SunSpec, Fronius Solar API (JSON)
6 entrées / sorties numériques + 6 entrées numériques : Connexion au récepteur de commande centralisée, gestion de l’énergie
Arrêt d'urgence (WSD) : Oui
Datalogger et serveur Web : Intégré
2x RS485 : Modbus RTU SunSpec (fournisseur tiers)/Fronius Smart Meter, Batterie, Fronius Ohmpilot

Données d’entrée
Nombre de trackers MPP : 2
Puissance d’entrée PV : 3110 W
Courant d’entrée max. (Idc max) : 22 / 12 A
Courant de court-circuit max. du champ de modules* : 36 / 19 A
Plage de tension d’entrée DC (Udc min - Udc max) : 65 - 600 V
Tension de démarrage d’injection (Udc start) : 80 V
Tension d’entrée nominale (Udc,r) : 400 V
Plage de tension MPP (Umpp min - Umpp max) : 190 - 530 V
Plage de tension MPP utilisable : 65 - 530 V
Nombre de connecteurs DC : 2+2
Puissance du générateur PV max. (Pdc max) : 4,5 kWpeak

Données de sortie
Puissance nominale AC (Pac,r) : 3000 W
Puissance de sortie max. (Pac max) : 3000 VA
Puissance d’approvisionnement max. à partir du secteur : 3000 VA
Courant de sortie AC max. : 19,4 A
Couplage au réseau (Uac,r) : 1~ NPE 220/230 V
Plage de tension AC (Umin - Umax) : 155 - 270 V
Fréquence (fr) : 50 / 60 Hz
Plage de fréquence (fmin - fmax) : 45 - 65 Hz
Taux de distorsion harmonique : <3% @Pnom (230/400VAC 50Hz)
Facteur de puissance (cos φac,r) : 0,8 - 1 ind./cap.
Courant de secours : 1~NPE 220 V / 230 V
Nom. AC-Ausgangsstrom (220VAC) : 13,6 A
Nom. AC-Ausgangsstrom (230VAC) : 13 A

Données de sortie du PV Point
Puissance de sortie nom. : 3000 VA
Courant de sortie AC nom. (Iac max) : 13 A
Couplage au réseau : 1 ~ NPE 220 V / 230 V
Fréquence : 50 Hz / 60 Hz
Temps de réponse max. Temps de commutation PV-Point : 15 s
Temps de commutation max. de la sauvegarde complète : 10 s
Fréquence en mode courant de secours : 53 Hz

Raccordement batterie
Nombre d'entrées DC : 1
Courant d'entrée max. (Idc max.) : 22 A
Plage de tension d'entrée DC (Udc min - Udc max) : 150 V - 455 V 7)
Puissance d'entrée et de sortie max. : 3110 W
Puissance de charge AC max. (En fonction de la batterie raccordée) : 3000 W
Min. DC tension d’entrée : 150 V
Max. DC tension d’entrée : 455 V

Données générales
Dimension (largeur) : 474 mm
Dimension (hauteur) : 530 mm
Dimension (profondeur) : 165 mm
Poids : 15,38 kg
Poids avec emballage : 19 kg
Classe de protection : IP66
Classe de protection : 1
Catégorie de surtension (DC / AC) 1) : 2 / 3
Consommation nocturne : < 10 W
Concept d’onduleur : Sans transformateur
Refroidissement : Refroidissement par air régulé
Montage : Montage intérieur et extérieur
Plage de température ambiante : -40°C - +60°C
Humidité de l’air admise : 0 - 100 %
Hauteur max. au-dessus du niveau de la mer 2) : 4000m
Technologie de connecteurs DC PV : Bornes à ressort push-in 2,5 - 10 mm², 4x DC+ et 4x DC
Technologie de connecteurs DC batterie : Bornes à ressort push-in 2,5 - 10 mm², 1x BATT+ et 1x BATT
Technologie de connecteurs AC : Bornes à ressort push-in 2,5 - 10 mm² 3 pôles AC Bornes à leviers enfichables 3 pôles 1,5 mm² - 10 mm² pour l’alimentation de secours bornes à vis 2,5 - 16 mm² 2x PE et 3x 2,5 - 10mm²
Certificats et conformité aux normes : IEC 62109, IEC 62909, AS/NZS 4777.2, CEI 0-21, ABNT BNR 16149 et 16150, IEC 62116, IEC 61727 8)
Fonction d'alimentation d'urgence : PV Point, Full Backup 4)
Fonction d'alimentation d'urgence : 97,60%
Batteries compatibles : BYD Battery-Box Premium HVS/HVM & LG
Émissions sonores : 42 dB(A)
Classe d'émission perturbatrice : B

Rendement
Rendement max. (PV - réseau électrique) : 97,6 %
Rendement européen (ηEU) : 96.7 / 97.5 / 97.3 (190Vdc / 400Vdc / 530Vdc)
Rendement européen (ηEU) : 96,80%
η à 5 % Pac,r 3) : 84.4 / 89.7 / 87.2 (190Vdc / 400Vdc / 530Vdc)
η à 10 % Pac,r 3) : 87.8 / 92.1 / 90.2 (190Vdc / 400Vdc / 530Vdc)
η à 20 % Pac,r 3) : 92.9 / 95.5 / 94.6 (190Vdc / 400Vdc / 530Vdc)
η à 25 % Pac,r 3) : 94.0 / 96.1 / 95.4 (190Vdc / 400Vdc / 530Vdc)
η à 30 % Pac,r 3) : 94.7 / 96.5 / 95.9 (190Vdc / 400Vdc / 530Vdc)
η à 50 % Pac,r 3) : 96.0 / 97.2 / 96.8 (190Vdc / 400Vdc / 530Vdc)
η à 75 % Pac,r 3) : 96.6 / 97.5 / 97.2 (190Vdc / 400Vdc / 530Vdc)
η à 100 % Pac,r 3) : 96.6 / 97.5 / 97.3 (190Vdc / 400Vdc / 530Vdc)
Rendement MPP : >99,9%

Dispositifs de protection
Mesure d’isolation DC : Oui
Capacité de surcharge : Déplacement du point de fonctionnement dynamique, limitation de puissance
Sectionneur DC : Oui
DC Protection contre l’inversion de polarité : Oui

Interfaces
WLAN / 2x Ethernet LAN : Fronius Solar.web, Modbus TCP SunSpec, Fronius Solar API (JSON)
6 entrées / sorties numériques + 6 entrées numériques : Connexion au récepteur de commande centralisée, gestion de l’énergie
Arrêt d'urgence (WSD) : Oui
Datalogger et serveur Web : Intégré
2x RS485 : Modbus RTU SunSpec (fournisseur tiers)/Fronius Smart Meter, Batterie, Fronius Ohmpilot

Données d’entrée
Nombre de trackers MPP : 2
Courant d’entrée max. (Idc max) : 25 / 12,5 A
Courant de court-circuit max. du champ de modules* : 40,0 / 20,0 A
Plage de tension d’entrée DC (Udc min - Udc max) : 80-1000 V
Tension de démarrage d’injection (Udc start) : 80 V
Tension d’entrée nominale (Udc,r) : 610 V
Plage de tension MPP (Umpp min - Umpp max) : 278-800 V
Plage de tension MPP utilisable : 80-800
Nombre de connecteurs DC : 2/1
Puissance du générateur PV max. (Pdc max) : 15 kWpeak

Données de sortie
Puissance nominale AC (Pac,r) : 10 kW
Puissance de sortie max. (Pac max) : 10 kVA
Puissance d’approvisionnement max. à partir du secteur : 10 VA
Puissance d’approvisionnement max. à partir du secteur : 10.000 VA
Courant de sortie AC max. : 16,4 A
Couplage au réseau (Uac,r) : 3~NPE 400/230, 3~NPE 380/220 V
Plage de tension AC (Umin - Umax) : 154 - 280 V
Fréquence (fr) : 50 / 60 Hz
Plage de fréquence (fmin - fmax) : 45 - 66 Hz
Taux de distorsion harmonique : <3% @Pnom (230/400VAC 50Hz)
Facteur de puissance (cos φac,r) : 0,7-1 ind./cap.
Courant de secours : 1~NPE 220 V / 230 V
Courant de sortie AC nominal (380VAC) : 15,2 A
Courant de sortie AC nominal (400VAC) : 14,5 A

Données de sortie du PV Point
Puissance de sortie nom. : 3000 VA
Courant de sortie AC nom. (Iac max) : 13 A
Couplage au réseau : 1 ~ NPE 220 V / 230 V
Fréquence : 53 Hz / 63 Hz
Temps de réponse max. Temps de commutation PV-Point : 15 s
Fréquence en mode courant de secours : 53 Hz

Données générales
Dimension (largeur) : 529 mm
Dimension (hauteur) : 595 mm
Dimension (profondeur) : 180 mm
Poids : 23,38 kg
Poids avec emballage : 28,5 kg
Classe de protection : IP66
Classe de protection : 1
Catégorie de surtension (DC / AC) 1) : 2 / 3
Consommation nocturne : <10 W
Concept d’onduleur : Sans transformateur
Refroidissement : Refroidissement par air régulé
Montage : Montage intérieur et extérieur
Plage de température ambiante : -25°C - +60°C
Humidité de l’air admise : 0 - 100%
Hauteur max. au-dessus du niveau de la mer : 3000m / 4000m
Technologie de connecteurs DC PV : Bornes à ressort push-in 2,5 - 10 mm², 3x DC+ et 3x DC
Technologie de connecteurs AC : PV Point
Certificats et conformité aux normes : IEC 62109, IEC 62116, IEC 61727, IEC 62909, VDE 0126, VDE AR-N4105, AS/NZS 4777.2, EN 50549, CEI 0-21, G98/G99, R25​4)
Émissions sonores : 47 dB(A)
Classe d'émission perturbatrice : B

Rendement
Rendement max. (PV - réseau électrique) : 98,2 %
Rendement européen (ηEU) : 97,9
η à 5 % Pac,r 3) : 95,1
η à 10 % Pac,r 3) : 97,0
η à 20 % Pac,r 3) : 97,9
η à 25 % Pac,r 3) : 98,0
η à 30 % Pac,r 3) : 98,1
η à 50 % Pac,r 3) : 98,2
η à 75 % Pac,r 3) : 98,1
η à 100 % Pac,r 3) : 98,0
Rendement MPP : >99,9 %

Dispositifs de protection
Mesure d’isolation DC : Oui
Capacité de surcharge : Arbeitspunktverschiebung, Leistungsbegrenzung
Sectionneur DC : Oui
DC Protection contre l’inversion de polarité : Oui

Interfaces
WLAN / 2x Ethernet LAN : Fronius Solar.web, Modbus TCP SunSpec, Fronius Solar API (JSON)
6 entrées / sorties numériques + 6 entrées numériques : Déplacement du point de fonctionnement dynamique, limitation de puissance
Arrêt d'urgence (WSD) : Oui
Datalogger et serveur Web : Intégré
2x RS485 : Modbus RTU SunSpec (fournisseur tiers)/Fronius Smart Meter, Batterie, Fronius Ohmpilot

Données d’entrée
Nombre de trackers MPP : 2
Courant d’entrée max. (Idc max) : 25 / 12,5 A
Courant de court-circuit max. du champ de modules* : 40,0 / 20,0 A
Plage de tension d’entrée DC (Udc min - Udc max) : 80-1000 V
Tension de démarrage d’injection (Udc start) : 80 V
Tension d’entrée nominale (Udc,r) : 610 V
Plage de tension MPP (Umpp min - Umpp max) : 224-800 V
Plage de tension MPP utilisable : 80-800
Nombre de connecteurs DC : 2/1
Puissance du générateur PV max. (Pdc max) : 12 kWpeak

Données de sortie
Puissance nominale AC (Pac,r) : 8000 W
Puissance de sortie max. (Pac max) : 8000 VA
Puissance d’approvisionnement max. à partir du secteur : 8000 VA
Courant de sortie AC max. : 16,4 A
Couplage au réseau (Uac,r) : 3~NPE 400/230, 3~NPE 380/220 V
Plage de tension AC (Umin - Umax) : 154 - 280 V
Fréquence (fr) : 50 / 60 Hz
Plage de fréquence (fmin - fmax) : 45-66 Hz
Taux de distorsion harmonique : <3% @Pnom (230/400VAC 50Hz)
Facteur de puissance (cos φac,r) : 0,7-1 ind./cap.
Courant de secours : 1~NPE 220 V / 230 V
Courant de sortie AC nominal (380VAC) : 12,1 A
Courant de sortie AC nominal (400VAC) : 11,6 A

Données de sortie du PV Point
Puissance de sortie nom. : 3000 VA
Courant de sortie AC nom. (Iac max) : 13 A
Couplage au réseau : 1 ~ NPE 220 V / 230 V
Fréquence : 53 Hz / 63 Hz
Temps de réponse max. Temps de commutation PV-Point : 15 s
Fréquence en mode courant de secours : 53 Hz

Données générales
Dimension (largeur) : 529 mm
Dimension (hauteur) : 595 mm
Dimension (profondeur) : 180 mm
Poids : 23,38 kg
Poids avec emballage : 28,5 kg
Classe de protection : IP66
Classe de protection : 1
Catégorie de surtension (DC / AC) 1) : 2 / 3
Consommation nocturne : <10 W
Concept d’onduleur : Sans transformateur
Refroidissement : Refroidissement par air régulé
Montage : Montage intérieur et extérieur
Plage de température ambiante : -25°C - +60°C
Humidité de l’air admise : 0 - 100%
Hauteur max. au-dessus du niveau de la mer : 3000m / 4000m
Technologie de connecteurs DC PV : Bornes à ressort push-in 2,5 - 10 mm², 3x DC+ et 3x DC
Technologie de connecteurs AC : Bornes à ressort push-in 1,5 - 10 mm², Bornes à leviers enfichables 3 pôles 1,5 mm² - 10 mm² pour l’alimentation de secours 5 pôles AC, bornes à vis 2,5 - 16 mm²
Certificats et conformité aux normes : IEC 62109, IEC 62116, IEC 61727, IEC 62909, VDE 0126, VDE AR-N4105, AS/NZS 4777.2, EN 50549, CEI 0-21, G98/G99, R25​4)
Fonction d'alimentation d'urgence : PV Point
Émissions sonores : 47 dB(A)
Classe d'émission perturbatrice : B

Rendement
Rendement max. (PV - réseau électrique) : 98,2 %
Rendement européen (ηEU) : 97,8
η à 5 % Pac,r 3) : 94,1
η à 10 % Pac,r 3) : 96,5
η à 20 % Pac,r 3) : 97,7
η à 25 % Pac,r 3) : 97,9
η à 30 % Pac,r 3) : 97,7
η à 50 % Pac,r 3) : 98,1
η à 75 % Pac,r 3) : 98,2
η à 100 % Pac,r 3) : 98,1
Rendement MPP : >99,9 %

Dispositifs de protection
Mesure d’isolation DC : Oui
Capacité de surcharge : Déplacement du point de fonctionnement dynamique, limitation de puissance
Sectionneur DC : Oui
DC Protection contre l’inversion de polarité : Oui

Interfaces
WLAN / 2x Ethernet LAN : Fronius Solar.web, Modbus TCP SunSpec, Fronius Solar API (JSON)
6 entrées / sorties numériques + 6 entrées numériques : Connexion au récepteur de commande centralisée, gestion de l’énergie
Arrêt d'urgence (WSD) : Oui
Datalogger et serveur Web : Intégré
2x RS485 : Modbus RTU SunSpec (fournisseur tiers)/Fronius Smart Meter, Batterie, Fronius Ohmpilot

Données d’entrée
Nombre de trackers MPP : 2
Courant d’entrée max. (Idc max) : 25 / 12,5 A
Courant de court-circuit max. du champ de modules* : 40,0 / 20,0 A
Plage de tension d’entrée DC (Udc min - Udc max) : 80-1000 V
Plage de tension d’entrée DC (Udc min - Udc max) : 80-1000 V
Tension de démarrage d’injection (Udc start) : 80 V
Tension d’entrée nominale (Udc,r) : 610 V
Plage de tension MPP (Umpp min - Umpp max) : 174-800 V
Plage de tension MPP utilisable : 80-800
Nombre de connecteurs DC : 2/1
Puissance du générateur PV max. (Pdc max) : 9 kWpeak

Données de sortie
Puissance nominale AC (Pac,r) : 6000 W
Puissance de sortie max. (Pac max) : 6000 VA
Puissance d’approvisionnement max. à partir du secteur : 6000 VA
Courant de sortie AC max. : 16,4 A
Couplage au réseau (Uac,r) : 3~NPE 400/230, 3~NPE 380/220 V
Plage de tension AC (Umin - Umax) : 154-280 V
Fréquence (fr) : 50 / 60 Hz
Plage de fréquence (fmin - fmax) : 45-66 Hz
Taux de distorsion harmonique : <3% @Pnom (230/400VAC 50Hz)
Facteur de puissance (cos φac,r) : 0,7-1 ind./cap.
Courant de secours : 1~NPE 220 V / 230 V
Courant de sortie AC nominal (380VAC) : 9,1 A
Courant de sortie AC nominal (400VAC) : 8,7 A

Données de sortie du PV Point
Puissance de sortie nom. : 3000 VA
Courant de sortie AC nom. (Iac max) : 13 A
Couplage au réseau : 1 ~ NPE 220 V / 230 V
Fréquence : 53 Hz / 63 Hz
Temps de réponse max. Temps de commutation PV-Point : 15 s
Fréquence en mode courant de secours : 53 Hz

Données générales
Dimension (largeur) : 529 mm
Dimension (hauteur) : 595 mm
Dimension (profondeur) : 180 mm
Poids : 23,38 kg
Poids avec emballage : 28,5 kg
Classe de protection : IP66
Classe de protection : 1
Catégorie de surtension (DC / AC) 1) : 2 / 3
Consommation nocturne : <10 W
Concept d’onduleur : Sans transformateur
Refroidissement : Refroidissement par air régulé
Montage : Montage intérieur et extérieur
Plage de température ambiante : -25°C - +60°C
Humidité de l’air admise : 0 - 100%
Hauteur max. au-dessus du niveau de la mer : 3000m / 4000m
Technologie de connecteurs DC PV : Bornes à ressort push-in 2,5 - 10 mm², 3x DC+ et 3x DC
Technologie de connecteurs AC : Bornes à ressort push-in 1,5 - 10 mm², Bornes à leviers enfichables 3 pôles 1,5 mm² - 10 mm² pour l’alimentation de secours 5 pôles AC, bornes à vis 2,5 - 16 mm²
Certificats et conformité aux normes : IEC 62109, IEC 62116, IEC 61727, IEC 62909, VDE 0126, VDE AR-N4105, AS/NZS 4777.2, EN 50549, CEI 0-21, G98/G99, R25​4)
Fonction d'alimentation d'urgence : PV Point
Émissions sonores : 47 dB(A)
Classe d'émission perturbatrice : B

Rendement
Rendement max. (PV - réseau électrique) : 98,2 %
Rendement européen (ηEU) : 97,7
η à 5 % Pac,r 3) : 92,9
η à 10 % Pac,r 3) : 95,8
η à 20 % Pac,r 3) : 97,3
η à 25 % Pac,r 3) : 97,6
η à 30 % Pac,r 3) : 97,8
η à 50 % Pac,r 3) : 98,1
η à 75 % Pac,r 3) : 98,2
η à 100 % Pac,r 3) : 98,2
Rendement MPP : >99,9 %

Dispositifs de protection
Mesure d’isolation DC : Oui
Capacité de surcharge : Déplacement du point de fonctionnement dynamique, limitation de puissance
Sectionneur DC : Oui
DC Protection contre l’inversion de polarité : Oui

Interfaces
WLAN / 2x Ethernet LAN : Fronius Solar.web, Modbus TCP SunSpec, Fronius Solar API (JSON)
6 entrées / sorties numériques + 6 entrées numériques : Connexion au récepteur de commande centralisée, gestion de l’énergie
Arrêt d'urgence (WSD) : Oui
Datalogger et serveur Web : Intégré
2x RS485 : Modbus RTU SunSpec (fournisseur tiers)/Fronius Smart Meter, Batterie, Fronius Ohmpilot

Données d’entrée
Nombre de trackers MPP : 2
Courant d’entrée max. (Idc max) : 12,5 A / 12,5 A
Courant de court-circuit max. du champ de modules* : 20,0 A / 20,0 A
Plage de tension d’entrée DC (Udc min - Udc max) : 80-1000 V
Tension de démarrage d’injection (Udc start) : 80 V
Tension d’entrée nominale (Udc,r) : 610 V
Plage de tension MPP (Umpp min - Umpp max) : 210-800 V
Plage de tension MPP utilisable : 80-800 V
Nombre de connecteurs DC : 2+1
Puissance du générateur PV max. (Pdc max) : 7,5 kWpeak

Données de sortie
Puissance nominale AC (Pac,r) : 5000 W
Puissance de sortie max. (Pac max) : 5000 VA
Puissance d’approvisionnement max. à partir du secteur : 10 VA
Courant de sortie AC max. : 8 A
Couplage au réseau (Uac,r) : 3~NPE 230V / 400V, 3~NPE 220V / 380V
Plage de tension AC (Umin - Umax) : 154-280 V
Fréquence (fr) : 50 / 60 Hz
Plage de fréquence (fmin - fmax) : 45-66 Hz
Taux de distorsion harmonique : <3% @Pnom (230/400VAC 50Hz)
Facteur de puissance (cos φac,r) : 0,7-1 ind./cap.
Courant de secours : 1 ~ NPE 220 V / 230 V
Courant de sortie AC nominal (380VAC) : 7,6 A
Courant de sortie AC nominal (400VAC) : 7,2 A

Données de sortie du PV Point
Puissance de sortie nom. : 3000 VA
Courant de sortie AC nom. (Iac max) : 13 A
Couplage au réseau : 1 ~ NPE 220 V / 230 V
Fréquence : 50 Hz / 60 Hz
Temps de réponse max. Temps de commutation PV-Point : 15 s
Fréquence en mode courant de secours : 53 Hz

Données générales
Dimension (largeur) : 474 mm
Dimension (hauteur) : 530 mm
Dimension (profondeur) : 165 mm
Poids : 15,61 kg
Poids avec emballage : 19,35 kg
Classe de protection : IP66
Classe de protection : 1
Catégorie de surtension (DC / AC) 1) : 2/3
Consommation nocturne : <10 W
Concept d’onduleur : Sans transformateur
Refroidissement : Refroidissement par air régulé
Montage : Montage intérieur et extérieur
Plage de température ambiante : -25 - +60°C
Humidité de l’air admise : 0 - 100%
Hauteur max. au-dessus du niveau de la mer : 3000m / 4000m
Technologie de connecteurs DC PV : Bornes à ressort push-in 2,5 - 10 mm², 3x DC+ et 3x DC
Technologie de connecteurs AC : Bornes à ressort push-in 1,5 - 10 mm², Bornes à leviers enfichables 3 pôles 1,5 mm² - 10 mm² pour l’alimentation de secours, 5 pôles AC, bornes à vis 2,5 - 16 mm²
Certificats et conformité aux normes : IEC 62109, IEC 62116, IEC 61727, IEC 62909, VDE 0126, VDE AR-N4105, AS/NZS 4777.2, EN 50549, CEI 0-21, G98/G99, R25​4)
Fonction d'alimentation d'urgence : PV Point
Émissions sonores : 36 dB(A)
Classe d'émission perturbatrice : B

Rendement
Rendement max. (PV - réseau électrique) : 98,2 %
Rendement européen (ηEU) : 97.5%
η à 5 % Pac,r 3) : 91.2%
η à 10 % Pac,r 3) : 94.9%
η à 20 % Pac,r 3) : 96.9%
η à 25 % Pac,r 3) : 97.3%
η à 30 % Pac,r 3) : 97.5%
η à 50 % Pac,r 3) : 98.0%
η à 75 % Pac,r 3) : 98.1%
η à 100 % Pac,r 3) : 98.2%
Rendement MPP : 9.9%

Dispositifs de protection
Mesure d’isolation DC : Oui
Capacité de surcharge : Déplacement du point de fonctionnement dynamique, limitation de puissance
Sectionneur DC : Oui
DC Protection contre l’inversion de polarité : Oui

Interfaces
WLAN / 2x Ethernet LAN : Fronius Solar.web, Modbus TCP SunSpec, Fronius Solar API (JSON)
6 entrées / sorties numériques + 6 entrées numériques : Connexion au récepteur de commande centralisée, gestion de l’énergie
Arrêt d'urgence (WSD) : Oui
Datalogger et serveur Web : Intégré
2x RS485 : Modbus RTU SunSpec (fournisseur tiers)/Fronius Smart Meter, Batterie, Fronius Ohmpilot

Données d’entrée
Nombre de trackers MPP : 2
Courant d’entrée max. (Idc max) : 12,5 A / 12,5 A
Courant de court-circuit max. du champ de modules* : 20,0 A / 20,0 A
Plage de tension d’entrée DC (Udc min - Udc max) : 80-1000 V
Tension de démarrage d’injection (Udc start) : 80 V
Tension d’entrée nominale (Udc,r) : 610 V
Plage de tension MPP (Umpp min - Umpp max) : 170-800 V
Plage de tension MPP utilisable : 80-800 V
Nombre de connecteurs DC : 2+1
Puissance du générateur PV max. (Pdc max) : 6 kWpeak

Données de sortie
Puissance nominale AC (Pac,r) : 4000 W
Puissance de sortie max. (Pac max) : 4000 VA
Puissance d’approvisionnement max. à partir du secteur : 10 VA
Courant de sortie AC max. : 8 A
Couplage au réseau (Uac,r) : 3~NPE 230V / 400V, 3~NPE 220V / 380V
Plage de tension AC (Umin - Umax) : 154-280 V
Fréquence (fr) : 50 / 60 Hz
Plage de fréquence (fmin - fmax) : 45-66 Hz
Taux de distorsion harmonique : <3% @Pnom (230/400VAC 50Hz)
Facteur de puissance (cos φac,r) : 0,7-1 ind./cap.
Courant de secours : 1 ~ NPE 220 V / 230 V
Courant de sortie AC nominal (380VAC) : 6,1 A
Courant de sortie AC nominal (400VAC) : 5,8 A

Données de sortie du PV Point
Puissance de sortie nom. : 3000 VA
Courant de sortie AC nom. (Iac max) : 13 A
Couplage au réseau : 1 ~ NPE 220 V / 230 V
Fréquence : 50 Hz / 60 Hz
Temps de réponse max. Temps de commutation PV-Point : 15 s
Fréquence en mode courant de secours : 53 Hz

Données générales
Dimension (largeur) : 474 mm
Dimension (hauteur) : 530 mm
Dimension (profondeur) : 165 mm
Poids : 15,61 kg
Poids avec emballage : 19,35 kg
Classe de protection : IP66
Classe de protection : 1
Catégorie de surtension (DC / AC) 1) : 2/3
Consommation nocturne : <10 W
Concept d’onduleur : Sans transformateur
Refroidissement : Refroidissement par air régulé
Montage : Montage intérieur et extérieur
Plage de température ambiante : -25 - +60°C
Humidité de l’air admise : 0 - 100%
Hauteur max. au-dessus du niveau de la mer : 3000 m / 4000m
Technologie de connecteurs DC PV : Bornes à ressort push-in 2,5 - 10 mm², 3x DC+ et 3x DC
Technologie de connecteurs AC : Bornes à ressort push-in 1,5 - 10 mm², Bornes à leviers enfichables 3 pôles 1,5 mm² - 10 mm² pour l’alimentation de secours, 5 pôles AC, bornes à vis 2,5 - 16 mm²
Certificats et conformité aux normes : IEC 62109, IEC 62116, IEC 61727, IEC 62909, VDE 0126, VDE AR-N4105, AS/NZS 4777.2, EN 50549, CEI 0-21, G98/G99, R25​4)
Fonction d'alimentation d'urgence : PV Point
Émissions sonores : 36 dB(A)
Classe d'émission perturbatrice : B

Rendement
Rendement max. (PV - réseau électrique) : 98,2 %
Rendement européen (ηEU) : 97.2%
η à 5 % Pac,r 3) : 89.6%
η à 10 % Pac,r 3) : 94.0%
η à 20 % Pac,r 3) : 96.5%
η à 25 % Pac,r 3) : 97.0%
η à 30 % Pac,r 3) : 97.3%
η à 50 % Pac,r 3) : 97.9%
η à 75 % Pac,r 3) : 98.1%
η à 100 % Pac,r 3) : 98.2%
Rendement MPP : 99.9%

Dispositifs de protection
Mesure d’isolation DC : Oui
Capacité de surcharge : Déplacement du point de fonctionnement dynamique, limitation de puissance
Sectionneur DC : Oui
DC Protection contre l’inversion de polarité : Oui

Interfaces
WLAN / 2x Ethernet LAN : Fronius Solar.web, Modbus TCP SunSpec, Fronius Solar API (JSON)
6 entrées / sorties numériques + 6 entrées numériques : Connexion au récepteur de commande centralisée, gestion de l’énergie
Arrêt d'urgence (WSD) : Oui
Datalogger et serveur Web : Intégré
2x RS485 : Modbus RTU SunSpec (fournisseur tiers)/Fronius Smart Meter, Batterie, Fronius Ohmpilot

Données d’entrée
Nombre de trackers MPP : 2
Courant d’entrée max. (Idc max) : 12,5 A / 12,5 A
Courant de court-circuit max. du champ de modules* : 20,0 A / 20,0 A
Plage de tension d’entrée DC (Udc min - Udc max) : 80-1000 V
Tension de démarrage d’injection (Udc start) : 80 V
Tension d’entrée nominale (Udc,r) : 610 V
Plage de tension MPP (Umpp min - Umpp max) : 125-800 V
Plage de tension MPP utilisable : 80-800 V
Nombre de connecteurs DC : 2+1
Puissance du générateur PV max. (Pdc max) : 4,5 kWpeak

Données de sortie
Puissance nominale AC (Pac,r) : 3000 W
Puissance de sortie max. (Pac max) : 3000 VA
Puissance d’approvisionnement max. à partir du secteur : 10 VA
Courant de sortie AC max. : 8 A
Couplage au réseau (Uac,r) : 3~NPE 230V / 400V, 3~NPE 220V / 380V
Plage de tension AC (Umin - Umax) : 154-280 V
Fréquence (fr) : 50 / 60 Hz
Plage de fréquence (fmin - fmax) : 45-66 Hz
Taux de distorsion harmonique : <3% @Pnom (230/400VAC 50Hz)
Facteur de puissance (cos φac,r) : 0,7-1 ind./cap.
Courant de secours : 1 ~ NPE 220 V / 230 V
Courant de sortie AC nominal (380VAC) 4,5 A : Courant de sortie AC nominal (400VAC) 4,3 A

Données de sortie du PV Point
Puissance de sortie nom. : 3000 VA
Courant de sortie AC nom. (Iac max) : 13 A
Couplage au réseau : 1 ~ NPE 220 V / 230 V
Fréquence : 50 Hz / 60 Hz
Temps de réponse max. Temps de commutation PV-Point : 15 s
Fréquence en mode courant de secours : 53 Hz

Données générales
Dimension (largeur) : 474 mm
Dimension (hauteur) : 530 mm
Dimension (profondeur) : 165 mm
Poids : 15,61 kg
Poids avec emballage : 19,35 kg
Classe de protection : IP66
Classe de protection : 1
Catégorie de surtension (DC / AC) 1) : 2/3
Consommation nocturne : <10 W
Concept d’onduleur : Sans transformateur
Refroidissement : Refroidissement par air régulé
Montage : Montage intérieur et extérieur
Plage de température ambiante : -25 - +60°C
Humidité de l’air admise : 0 - 100%
Hauteur max. au-dessus du niveau de la mer : 3000m / 4000m
Technologie de connecteurs DC PV : Bornes à ressort push-in 2,5 - 10 mm², 3x DC+ et 3x DC,
Technologie de connecteurs AC : Bornes à ressort push-in 1,5 - 10 mm², Bornes à leviers enfichables 3 pôles 1,5 mm² - 10 mm² pour l’alimentation de secours, 5 pôles AC, bornes à vis 2,5 - 16 mm²
Certificats et conformité aux normes : IEC 62109, IEC 62116, IEC 61727, IEC 62909, VDE 0126, VDE AR-N4105, AS/NZS 4777.2, EN 50549, CEI 0-21, G98/G99, R25​4)
Fonction d'alimentation d'urgence : PV Point
Émissions sonores : 36 dB(A)
Classe d'émission perturbatrice : B

Rendement
Rendement max. (PV - réseau électrique) : 98,1 %
Rendement européen (ηEU) : 96.7%
η à 5 % Pac,r 3) : 86.8%
η à 10 % Pac,r 3) : 92.4%
η à 20 % Pac,r 3) : 95.7%
η à 25 % Pac,r 3) : 96.3%
η à 30 % Pac,r 3) : 97.0%
η à 50 % Pac,r 3) : 97.6%
η à 75 % Pac,r 3) : 97.9%
η à 100 % Pac,r 3) : 98.1%
Rendement MPP : 99.9%

Dispositifs de protection
Mesure d’isolation DC : Oui
Capacité de surcharge : Déplacement du point de fonctionnement dynamique, limitation de puissance
Sectionneur DC : Oui
DC Protection contre l’inversion de polarité : Oui

Interfaces
WLAN / 2x Ethernet LAN : Fronius Solar.web, Modbus TCP SunSpec, Fronius Solar API (JSON)
6 entrées / sorties numériques + 6 entrées numériques : Connexion au récepteur de commande centralisée, gestion de l’énergie
Arrêt d'urgence (WSD) : Oui
Datalogger et serveur Web : Intégré
2x RS485 : Modbus RTU SunSpec (fournisseur tiers)/Fronius Smart Meter, Batterie, Fronius Ohmpilot

Données d’entrée
Nombre de trackers MPP : 2
Courant d’entrée max. (Idc max) : 22 / 12 A
Courant de court-circuit max. du champ de modules* : 36 / 19 A
Plage de tension d’entrée DC (Udc min - Udc max) : 65 - 600 V
Tension de démarrage d’injection (Udc start) : 80 V
Tension d’entrée nominale (Udc,r) : 400 V
Plage de tension MPP (Umpp min - Umpp max) : 230 - 480 V
Plage de tension MPP utilisable : 65 - 480 V
Nombre de connecteurs DC : 2+2
Puissance du générateur PV max. (Pdc max) : 9 kWpeak

Données de sortie
Puissance nominale AC (Pac,r) : 6000 W
Puissance de sortie max. (Pac max) : 6000 VA
Puissance d’approvisionnement max. à partir du secteur : 6000 VA
Courant de sortie AC max. : 27,5 A
Couplage au réseau (Uac,r) : 1~ NPE 220/230 V
Plage de tension AC (Umin - Umax) : 155 - 270 V
Fréquence (fr) : 50 / 60 Hz
Plage de fréquence (fmin - fmax) : 45 - 65 Hz
Taux de distorsion harmonique : <3% @Pnom (230/400VAC 50Hz)
Facteur de puissance (cos φac,r) : 0,8 - 1 ind./cap.
Courant de secours : 1~NPE 220 V / 230 V
Nom. AC-Ausgangsstrom (220VAC) : 27,3 A
Nom. AC-Ausgangsstrom (230VAC) : 26,1 A

Données de sortie du PV Point
Puissance de sortie nom. : 3000 VA
Courant de sortie AC nom. (Iac max) : 13 A
Couplage au réseau : 1~NPE 220 V / 230 V
Fréquence : 50 Hz / 60 Hz
Temps de réponse max. Temps de commutation PV-Point : 15 s
Fréquence en mode courant de secours : 53 Hz

Données générales
Dimension (largeur) : 474 mm
Dimension (hauteur): 530 mm
Dimension (profondeur) : 165 mm
Poids : 15,38 kg
Poids avec emballage : 19 kg
Classe de protection : IP66
Classe de protection : 1
Catégorie de surtension (DC / AC) 1) : 2 / 3
Consommation nocturne : < 10 W
Concept d’onduleur : Sans transformateur
Refroidissement : Refroidissement par air régulé
Montage : Montage intérieur et extérieur
Plage de température ambiante : -40°C - +60°C
Humidité de l’air admise : 0 - 100 %
Hauteur max. au-dessus du niveau de la mer 2) : 4000 m
Technologie de connecteurs AC Bornes : à ressort push-in 2,5 - 10 mm², 3 pôles AC, Bornes à leviers enfichables 3 pôles 1,5 mm² - 10 mm² pour l’alimentation de secours, bornes à vis 2,5 - 16 mm², 2x PE et 3x 2,5 - 10mm²
Certificats et conformité aux normes : IEC 62109, IEC 62909, AS/NZS 4777.2, CEI 0-21, ABNT BNR 16149 und 16150, IEC 62116, IEC 61727, G98/G994)
Fonction d'alimentation d'urgence : PV Point
Émissions sonores : 42 dB(A)
Classe d'émission perturbatrice : B

Rendement
Rendement max. (PV - réseau électrique) : 97,6 %
Rendement européen (ηEU) : 96.1 / 97.1 / 96.7 (230Vdc / 400Vdc / 480Vdc)
η à 5 % Pac,r 3) : 88.4 / 92.1 / 90.2 (230Vdc / 400Vdc / 480Vdc)
η à 10 % Pac,r 3) : 93.3 / 95.5 / 94.6 (230Vdc / 400Vdc / 480Vdc)
η à 20 % Pac,r 3) : 95.8 / 97.0 / 96.5 (230Vdc / 400Vdc / 480Vdc)
η à 25 % Pac,r 3) : 96.2 / 97.2 / 96.8 (230Vdc / 400Vdc / 480Vdc)
η à 30 % Pac,r 3) : 96.5 / 97.4 / 97.0 (230Vdc / 400Vdc / 480Vdc)
η à 50 % Pac,r 3) : 96.8 / 97.5 / 97.3 (230Vdc / 400Vdc / 480Vdc)
η à 75 % Pac,r 3) : 96.8 / 97.5 / 97.3 (230Vdc / 400Vdc / 480Vdc)
η à 100 % Pac,r 3) : 96.7 / 97.4 / 97.1 (230Vdc / 400Vdc / 480Vdc)
Rendement MPP : 99.9
Dispositifs de protection
Mesure d’isolation DC : Oui
Capacité de surcharge : Déplacement du point de fonctionnement dynamique, limitation de puissance
Sectionneur DC : Oui
DC Protection contre l’inversion de polarité : Oui
Interfaces
WLAN / 2x Ethernet LAN : Fronius Solar.web, Modbus TCP SunSpec, Fronius Solar API (JSON)
6 entrées / sorties numériques + 6 entrées numériques : Connexion au récepteur de commande centralisée, gestion de l’énergie
Arrêt d'urgence (WSD) : Oui
Datalogger et serveur Web : Intégré
2x RS485 : Modbus RTU SunSpec (fournisseur tiers)/Fronius Smart Meter, Batterie, Fronius Ohmpilot

Données d’entrée
Nombre de trackers MPP : 2
Courant d’entrée max. (Idc max) : 22 / 12 A
Courant de court-circuit max. du champ de modules* : 36 / 19 A
Plage de tension d’entrée DC (Udc min - Udc max) : 65 - 600 V
Tension de démarrage d’injection (Udc start) : 80 V
Tension d’entrée nominale (Udc,r) : 400 V
Plage de tension MPP (Umpp min - Umpp max) : 230 - 530 V
Plage de tension MPP utilisable : 65 - 530 V
Nombre de connecteurs DC : 2+2
Puissance du générateur PV max. (Pdc max) : 7,5 kWpeak

Données de sortie
Puissance nominale AC (Pac,r) : 5000 W
Puissance de sortie max. (Pac max) : 5000 VA
Puissance d’approvisionnement max. à partir du secteur : 5000 VA
Courant de sortie AC max. : 27,5 A
Couplage au réseau (Uac,r) : 1~ NPE 220/230 V
Plage de tension AC (Umin - Umax) : 155 - 270 V
Fréquence (fr) : 50 / 60 Hz
Plage de fréquence (fmin - fmax) : 45 - 65 Hz
Taux de distorsion harmonique : <3% @Pnom (230/400VAC 50Hz)
Facteur de puissance (cos φac,r) : 0,8 - 1 ind./cap.
Courant de secours : 1~NPE 220 V / 230 V
Nom. AC-Ausgangsstrom (220VAC) : 22,7 A
Nom. AC-Ausgangsstrom (230VAC) : 21,7 A

Données de sortie du PV Point
Puissance de sortie nom. : 3000 VA
Courant de sortie AC nom. (Iac max) : 13 A
Couplage au réseau : 1~NPE 220 V / 230 V
Temps de réponse max. Temps de commutation PV-Point : 15 s
Fréquence en mode courant de secours : 53 Hz

Données générales
Dimension (largeur) : 474 mm
Dimension (hauteur) : 530 mm
Dimension (profondeur) : 165 mm
Poids : 15,38 kg
Poids avec emballage : 19 kg
Classe de protection : IP66
Classe de protection : 1
Catégorie de surtension (DC / AC) 1) : 2 / 3
Consommation nocturne : < 10 W
Concept d’onduleur : Sans transformateur
Refroidissement : Refroidissement par air régulé
Montage : Montage intérieur et extérieur
Plage de température ambiante : -40°C - +60°C
Humidité de l’air admise : 0 - 100 %
Hauteur max. au-dessus du niveau de la mer 2) : 4000 m
Technologie de connecteurs DC PV : Bornes à ressort push-in 2,5 - 10 mm², 4x DC+ et 4x DC
Technologie de connecteurs AC Bornes : à ressort push-in 2,5 - 10 mm², 3 pôles AC, Bornes à leviers enfichables 3 pôles 1,5 mm² - 10 mm² pour l’alimentation de secours, bornes à vis 2,5 - 16 mm², 2x PE et 3x 2,5 - 10mm²
Fonction d'alimentation d'urgence : PV Point
Émissions sonores : 42 dB(A)
Classe d'émission perturbatrice : B

Données d’entrée
Nombre de trackers MPP : 2
Courant d’entrée max. (Idc max) : 22 / 12 A
Courant de court-circuit max. du champ de modules* : 36 / 19 A
Plage de tension d’entrée DC (Udc min - Udc max) : 65 - 600 V
Tension de démarrage d’injection (Udc start) : 80 V
Tension d’entrée nominale (Udc,r) : 400 V
Plage de tension MPP (Umpp min - Umpp max) : 230 - 530 V
Plage de tension MPP utilisable : 65 - 530 V
Nombre de connecteurs DC : 2+2
Puissance du générateur PV max. (Pdc max) : 6,9 kWpeak

Données de sortie
Puissance nominale AC (Pac,r) : 4600 W
Puissance de sortie max. (Pac max) : 4600 VA
Puissance d’approvisionnement max. à partir du secteur : 4600 VA
Courant de sortie AC max. : 27,5 A
Couplage au réseau (Uac,r) : 1~ NPE 220/230 V
Plage de tension AC (Umin - Umax) : 155 - 270 V
Fréquence (fr) : 50 / 60 Hz
Plage de fréquence (fmin - fmax) : 45 - 65 Hz
Taux de distorsion harmonique : <3% @Pnom (230/400VAC 50Hz)
Facteur de puissance (cos φac,r) : 0,8 - 1 ind./cap.
Courant de secours : 1~NPE 220 V / 230 V
Nom. AC-Ausgangsstrom (220VAC) : 20,9 A
Nom. AC-Ausgangsstrom (230VAC) : 20 A

Données de sortie du PV Point :
Puissance de sortie nom. : 3000 VA
Courant de sortie AC nom. (Iac max) : 13 A
Couplage au réseau : 1~NPE 220 V / 230 V
Fréquence : 50 Hz / 60 Hz
Temps de réponse max. Temps de commutation PV-Point : 15 s
Fréquence en mode courant de secours : 53 Hz

Données générales
Dimension (largeur) : 474 mm
Dimension (hauteur) : 530 mm
Dimension (profondeur) : 165 mm
Poids : 15,38 kg
Poids avec emballage : 19 kg
Classe de protection : IP66
Classe de protection : 1
Catégorie de surtension (DC / AC) 1) : 2 / 3
Consommation nocturne : < 10 W
Concept d’onduleur : Sans transformateur
Refroidissement : Refroidissement par air régulé
Montage : Montage intérieur et extérieur
Plage de température ambiante : -40°C - +60°C
Humidité de l’air admise : 0 - 100 %
Hauteur max. au-dessus du niveau de la mer 2) : 4000 m
Technologie de connecteurs DC PV : Bornes à ressort push-in 2,5 - 10 mm², 4x DC+ et 4x DC
Technologie de connecteurs AC Bornes : à ressort push-in 2,5 - 10 mm², 3 pôles AC, Bornes à leviers enfichables 3 pôles 1,5 mm² - 10 mm² pour l’alimentation de secours, bornes à vis 2,5 - 16 mm², 2x PE et 3x 2,5 - 10mm²
Fonction d'alimentation d'urgence : PV Point
Émissions sonores : 42 dB(A)
Classe d'émission perturbatrice : B

Données d’entrée
Nombre de trackers MPP : 2
Courant d’entrée max. (Idc max) : 22 / 12 A
Courant de court-circuit max. du champ de modules* : 36 / 19 A
Plage de tension d’entrée DC (Udc min - Udc max) : 65 - 600 V
Tension de démarrage d’injection (Udc start) : 80 V
Tension d’entrée nominale (Udc,r) : 400 V
Plage de tension MPP (Umpp min - Umpp max) : 210 - 530 V
Plage de tension MPP utilisable : 65 - 530 V
Nombre de connecteurs DC : 2+2
Tension MPP min. ( U mpp min) : 210 V
Max. Tension MPP ( U mpp max) : 530 V
Puissance du générateur PV max. (Pdc max) : 6 kWpeak

Données de sortie
Puissance nominale AC (Pac,r) : 4000 W
Puissance de sortie max. (Pac max) : 4000 VA
Puissance d’approvisionnement max. à partir du secteur : 4000 VA
Courant de sortie AC max. : 25,8 A
Couplage au réseau (Uac,r) : 1~ NPE 220/230 V
Plage de tension AC (Umin - Umax) : 155 - 270 V
Fréquence (fr) : 50 / 60 Hz
Plage de fréquence (fmin - fmax) : 45 - 65 Hz
Taux de distorsion harmonique : <3% @Pnom (230/400VAC 50Hz)
Facteur de puissance (cos φac,r) : 0,8 - 1 ind./cap.
Courant de secours : 1~NPE 220 V / 230 V
Nom. AC-Ausgangsstrom (220VAC) : 18,2 A
Nom. AC-Ausgangsstrom (230VAC) : 17,4 A

Données de sortie du PV Point
Puissance de sortie nom. : 3000 VA
Courant de sortie AC nom. (Iac max) : 13 A
Couplage au réseau : 1~NPE 220 V / 230 V
Fréquence : 50 Hz / 60 Hz
Temps de réponse max. Temps de commutation PV-Point : 15 s
Fréquence en mode courant de secours : 53 Hz

Données générales
Dimension (largeur) : 474 mm
Dimension (hauteur) : 530 mm
Dimension (profondeur) : 165 mm
Poids : 15,38 kg
Poids avec emballage : 19 kg
Classe de protection : IP66
Classe de protection : 1
Catégorie de surtension (DC / AC) 1) : 2 / 3
Consommation nocturne : < 10 W
Concept d’onduleur : Sans transformateur
Refroidissement : Refroidissement par air régulé
Montage : Montage intérieur et extérieur
Plage de température ambiante : -40°C - +60°C
Humidité de l’air admise : 0 - 100 %
Hauteur max. au-dessus du niveau de la mer 2) : 4000 m
Technologie de connecteurs AC Bornes : à ressort push-in 2,5 - 10 mm², 3 pôles AC, Bornes à leviers enfichables 3 pôles 1,5 mm² - 10 mm² pour l’alimentation de secours, bornes à vis 2,5 - 16 mm², 2x PE et 3x 2,5 - 10mm²
Fonction d'alimentation d'urgence : PV Point
Émissions sonores : 42 dB(A)
Classe d'émission perturbatrice : B

Rendement
Rendement max. (PV - réseau électrique) : 97,6 %
Rendement européen (ηEU) : 95.8 / 97.1 / 96.5 (210Vdc / 400Vdc / 530Vdc)
η à 5 % Pac,r 3) : 85.8 / 90.5 / 88.2 (210Vdc / 400Vdc / 530Vdc)
η à 10 % Pac,r 3) : 90.3 / 93.7 / 92.2 (210Vdc / 400Vdc / 530Vdc)
η à 20 % Pac,r 3) : 94.4 / 96.3 / 95.6 (210Vdc / 400Vdc / 530Vdc)
η à 25 % Pac,r 3) : 95.1 / 96.7 / 96.1 (210Vdc / 400Vdc / 530Vdc)
η à 30 % Pac,r 3) : 95.6 / 97.0 / 96.5 (210Vdc / 400Vdc / 530Vdc)
η à 50 % Pac,r 3) : 96.5 / 97.4 / 97.1 (210Vdc / 400Vdc / 530Vdc)
η à 75 % Pac,r 3) : 96.7 / 97.5 / 97.3 (210Vdc / 400Vdc / 530Vdc)
η à 100 % Pac,r 3) : 96.7 / 97.5 / 97.3 (210Vdc / 400Vdc / 530Vdc)
Rendement MPP : 99.9

Dispositifs de protection
Mesure d’isolation DC : Oui
Capacité de surcharge : Déplacement du point de fonctionnement dynamique, limitation de puissance
Sectionneur DC : Oui
DC Protection contre l’inversion de polarité : Oui

Interfaces
WLAN / 2x Ethernet LAN : Fronius Solar.web, Modbus TCP SunSpec, Fronius Solar API (JSON)
6 entrées / sorties numériques + 6 entrées numériques : Connexion au récepteur de commande centralisée, gestion de l’énergie
Arrêt d'urgence (WSD) : Oui
Datalogger et serveur Web : Intégré
2x RS485 : Modbus RTU SunSpec (fournisseur tiers)/Fronius Smart Meter, Batterie, Fronius Ohmpilot

Données d’entrée
Nombre de trackers MPP : 2
Courant d’entrée max. (Idc max) : 22 / 12 A
Courant de court-circuit max. du champ de modules* : 36 / 19 A
Plage de tension d’entrée DC (Udc min - Udc max) : 65 - 600 V
Tension de démarrage d’injection (Udc start) : 80 V
Tension d’entrée nominale (Udc,r) : 400 V
Plage de tension MPP (Umpp min - Umpp max) : 200 - 530 V
Plage de tension MPP utilisable : 65 - 530 V
Nombre de connecteurs DC : 2+2
Puissance du générateur PV max. (Pdc max) : 5,52 kWpeak

Données de sortie
Puissance nominale AC (Pac,r) : 3680 W
Puissance de sortie max. (Pac max) : 3680 VA
Puissance d’approvisionnement max. à partir du secteur : 3680 VA
Courant de sortie AC max. : 23,7 A
Couplage au réseau (Uac,r) : 1~ NPE 220/230 V
Plage de tension AC (Umin - Umax) : 155 - 270 V
Fréquence (fr) : 50 / 60 Hz
Plage de fréquence (fmin - fmax) : 45 - 65 Hz
Taux de distorsion harmonique : <3% @Pnom (230/400VAC 50Hz)
Facteur de puissance (cos φac,r) : 0,8 - 1 ind./cap.
Courant de secours : 1~NPE 220 V / 230 V
Nom. AC-Ausgangsstrom (220VAC) : 16,7 A
Nom. AC-Ausgangsstrom (230VAC) : 16 A

Données de sortie du PV Point
Puissance de sortie nom. : 3000 VA
Courant de sortie AC nom. (Iac max) : 13 A
Couplage au réseau : 1~NPE 220 V / 230 V
Fréquence : 50 Hz / 60 Hz
Temps de réponse max. Temps de commutation PV-Point : 15 s
Fréquence en mode courant de secours : 53 Hz

Données générales
Dimension (largeur) : 474 mm
Dimension (hauteur) : 530 mm
Dimension (profondeur) : 165 mm
Poids : 15,38 kg
Poids avec emballage : 19 kg
Classe de protection : IP66
Classe de protection : 1
Catégorie de surtension (DC / AC) 1) : 2 / 3
Consommation nocturne : < 10 W
Concept d’onduleur : Sans transformateur
Refroidissement : Refroidissement par air régulé
Montage : Montage intérieur et extérieur
Plage de température ambiante : -40°C - +60°C
Humidité de l’air admise : 0 - 100 %
Hauteur max. au-dessus du niveau de la mer 2) : 4000 m
Technologie de connecteurs DC PV : Bornes à ressort push-in 2,5 - 10 mm², 4x DC+ et 4x DC
Technologie de connecteurs AC Bornes: à ressort push-in 2,5 - 10 mm², 3 pôles AC, Bornes à leviers enfichables 3 pôles 1,5 mm² - 10 mm² pour l’alimentation de secours, bornes à vis 2,5 - 16 mm², 2x PE et 3x 2,5 - 10mm²
Certificats et conformité aux normes : IEC 62109, IEC 62909, AS/NZS 4777.2, CEI 0-21, ABNT BNR 16149 und 16150, IEC 62116, IEC 61727, G98/G994)
Fonction d'alimentation d'urgence : PV Point
Émissions sonores : 42 dB(A)
Classe d'émission perturbatrice : B

Rendement
Rendement max. (PV - réseau électrique) : 97,6 %
Rendement européen (ηEU) : 95.6 / 97.0 / 96.3 (200Vdc / 400Vdc / 530Vdc)
η à 5 % Pac,r 3) : 85.3 / 90.2 / 87.9 (200Vdc / 400Vdc / 530Vdc)
η à 10 % Pac,r 3) : 89.5 / 93.2 / 91.5 (200Vdc / 400Vdc / 530Vdc)
η à 20 % Pac,r 3) : 94.0 / 96.1 / 95.3 (200Vdc / 400Vdc / 530Vdc)
η à 25 % Pac,r 3) : 94.8 / 96.6 / 96.0 (200Vdc / 400Vdc / 530Vdc)
η à 30 % Pac,r 3) : 95.4 / 96.9 / 96.3 (200Vdc / 400Vdc / 530Vdc)
η à 50 % Pac,r 3) : 96.3 / 97.4 / 97.0 (200Vdc / 400Vdc / 530Vdc)
η à 75 % Pac,r 3) : 96.6 / 97.5 / 97.3 (200Vdc / 400Vdc / 530Vdc)
η à 100 % Pac,r 3) : 96.7 / 97.5 / 97.3 (200Vdc / 400Vdc / 530Vdc)
Rendement MPP : 99.9

Dispositifs de protection
Mesure d’isolation DC : Oui
Capacité de surcharge : Déplacement du point de fonctionnement dynamique, limitation de puissance
Sectionneur DC : Oui
DC Protection contre l’inversion de polarité : Oui

Interfaces
WLAN / 2x Ethernet LAN : Fronius Solar.web, Modbus TCP SunSpec, Fronius Solar API (JSON)
6 entrées / sorties numériques + 6 entrées numériques : Connexion au récepteur de commande centralisée, gestion de l’énergie
Arrêt d'urgence (WSD) : Oui
Datalogger et serveur Web : Intégré
2x RS485 : Modbus RTU SunSpec (fournisseur tiers)/Fronius Smart Meter, Batterie, Fronius Ohmpilot

Données d’entrée
Nombre de trackers MPP : 2
Courant d’entrée max. (Idc max) : 22 / 12 A
Courant de court-circuit max. du champ de modules* : 36 / 19 A
Plage de tension d’entrée DC (Udc min - Udc max) : 65 - 600 V
Tension de démarrage d’injection (Udc start) : 80 V
Tension d’entrée nominale (Udc,r) : 400 V
Plage de tension MPP (Umpp min - Umpp max) : 190 - 530 V
Plage de tension MPP utilisable : 65 - 530 V
Nombre de connecteurs DC : 2+2
Puissance du générateur PV max. (Pdc max) : 4,5 kWpeak

Données de sortie
Puissance nominale AC (Pac,r) : 3000 W
Puissance de sortie max. (Pac max) : 3000 VA
Puissance d’approvisionnement max. à partir du secteur : 3000 VA
Courant de sortie AC max. : 19,4 A
Couplage au réseau (Uac,r) : 1~ NPE 220/230 V
Plage de tension AC (Umin - Umax) : 155 - 270 V
Fréquence (fr) : 50 / 60 Hz
Plage de fréquence (fmin - fmax) : 45 - 65 Hz
Taux de distorsion harmonique : <3% @Pnom (230/400VAC 50Hz)
Facteur de puissance (cos φac,r) : 0,8 - 1
Nom. AC-Ausgangsstrom (220VAC) : 13,6 A
Nom. AC-Ausgangsstrom (230VAC) : 13 A
Données de sortie du PV Point
Puissance de sortie nom. : 3000 VA
Courant de sortie AC nom. (Iac max) : 13 A
Couplage au réseau : 1~NPE 220 V / 230 V
Fréquence : 50 Hz / 60 Hz
Temps de réponse max. Temps de commutation PV-Point : 15 s
Fréquence en mode courant de secours : 53 Hz

Données générales
Dimension (largeur) : 474 mm
Dimension (hauteur) : 530 mm
Dimension (profondeur) : 165 mm
Poids : 15,38 kg
Poids avec emballage : 19 kg
Classe de protection : IP66
Classe de protection : 1
Catégorie de surtension (DC / AC) 1) : 2 / 3
Consommation nocturne : < 10 W
Concept d’onduleur : Sans transformateur
Refroidissement : Refroidissement par air régulé
Montage : Montage intérieur et extérieur
Plage de température ambiante : -40°C - +60°C
Humidité de l’air admise : 0 - 100 %
Hauteur max. au-dessus du niveau de la mer 2) : 4000 m
Technologie de connecteurs DC PV : Bornes à ressort push-in 2,5 - 10 mm², 4x DC+ et 4x DC
Technologie de connecteurs AC : Bornes à ressort push-in 2,5 - 10 mm², 3 pôles AC
Bornes à leviers enfichables 3 pôles 1,5 mm² - 10 mm² pour l’alimentation de secours
bornes à vis 2,5 - 16 mm², 2x PE et 3x 2,5 - 10mm²
Certificats et conformité aux normes : IEC 62109, IEC 62909, AS/NZS 4777.2, CEI 0-21, ABNT BNR 16149 und 16150, IEC 62116, IEC 61727, G98/G994)
Fonction d'alimentation d'urgence : PV Point
Émissions sonores : 42 dB(A)
Classe d'émission perturbatrice : B
